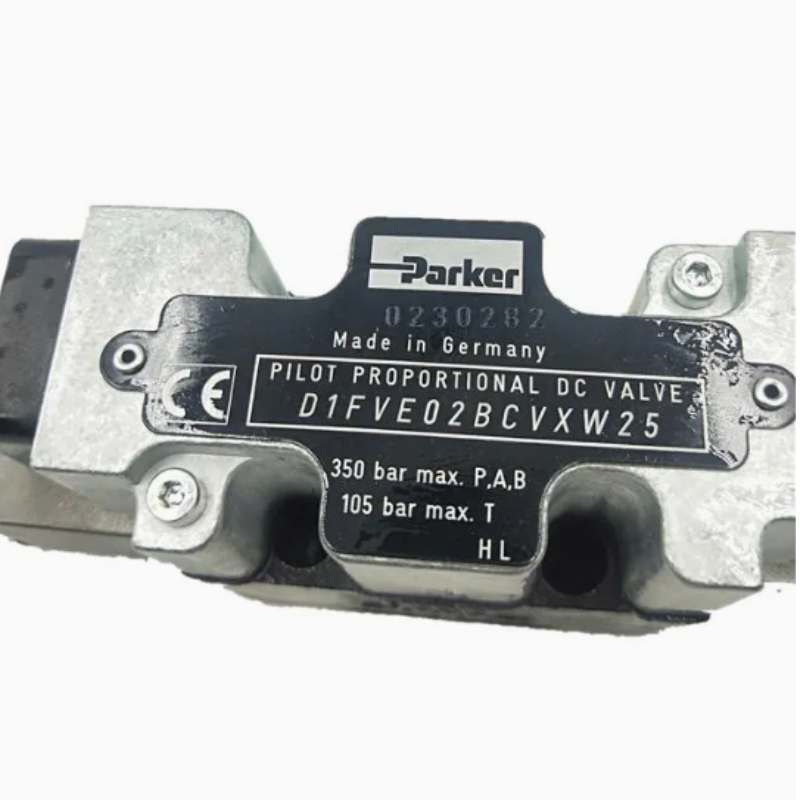

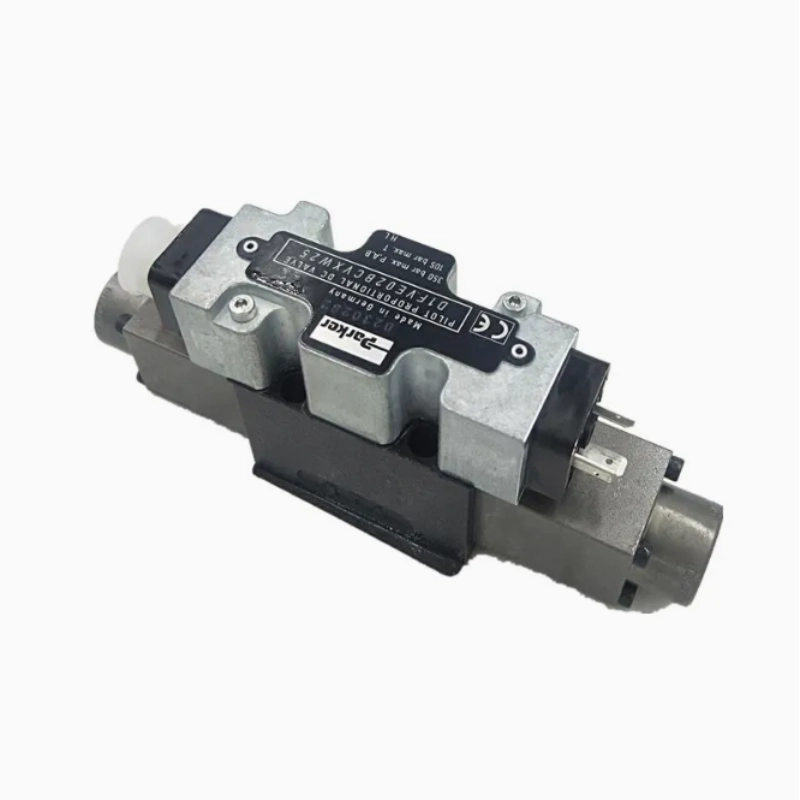

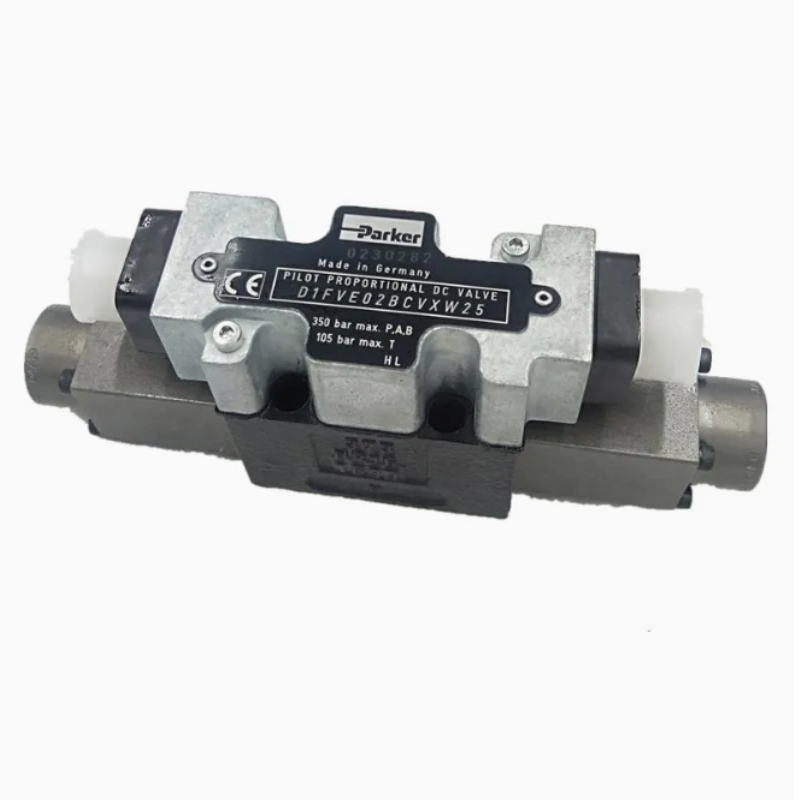

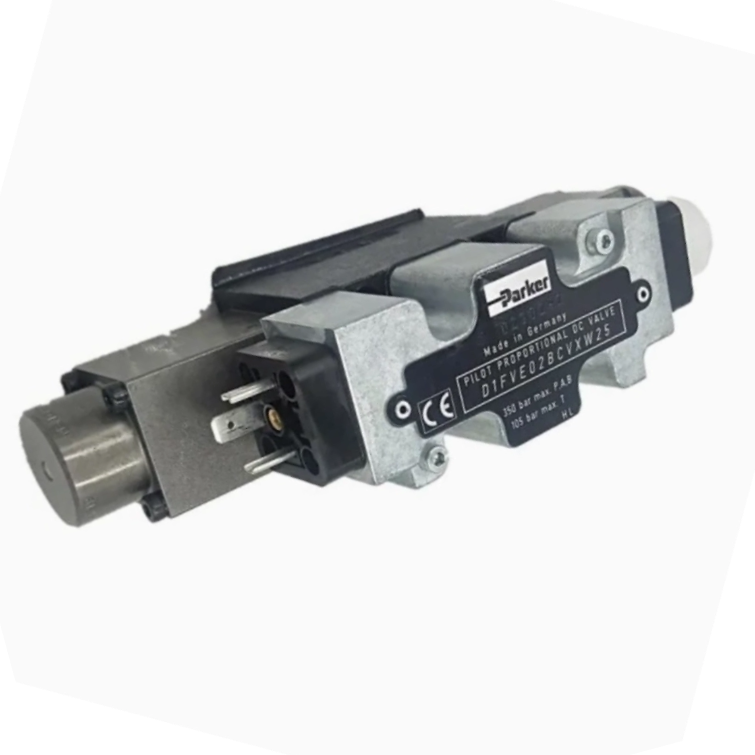

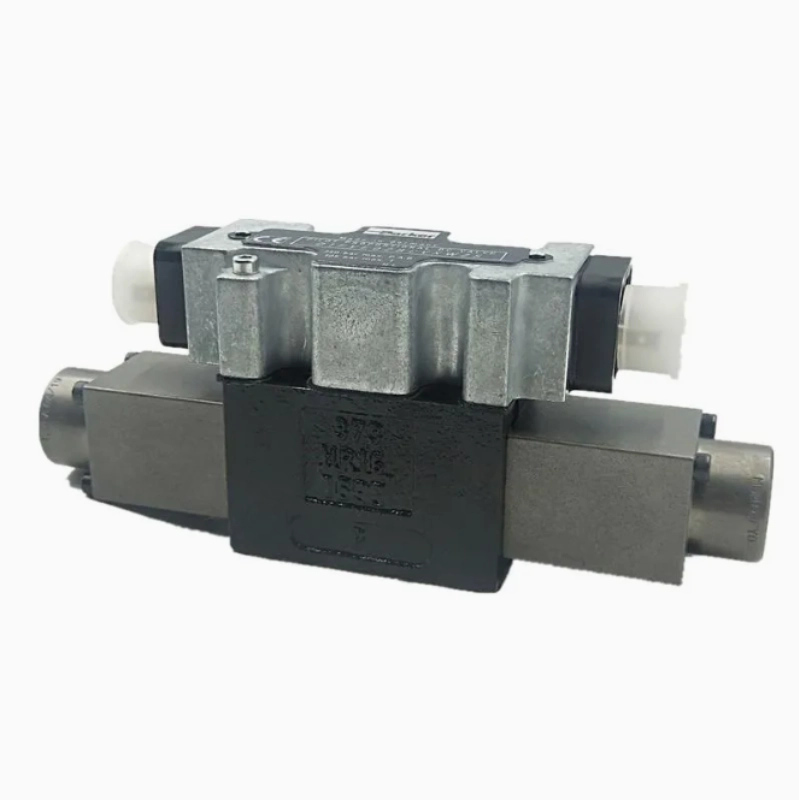

Пропорциональный редукционный клапан Parker D1FV Пропорциональные редукционные клапаны давления D1FV доступны со встроенной электроникой (OBE) и без нее.

Вы здесь: Дом » Категория продукта » Гидравлические компоненты » Гидравлический клапан » Пропорциональный редукционный клапан Parker D1FV Пропорциональные редукционные клапаны давления D1FV доступны со встроенной электроникой (OBE) и без нее.

Пропорциональный редукционный клапан Parker D1FV Пропорциональные редукционные клапаны давления D1FV доступны со встроенной электроникой (OBE) и без нее.

Пропорциональный редукционный клапан Parker D1FV Пропорциональные редукционные клапаны давления D1FV доступны со встроенной электроникой (OBE) и без нее.

Общее описание
Пропорциональные редукционные клапаны серии D1FV
доступны со встроенной электроникой (OBE) и без нее.
D1FV OBE
Цифровая бортовая электроника расположена в прочном
металлическом корпусе, что позволяет использовать его в суровых
условиях окружающей среды.
Номинальные значения установлены на заводе. Кабель для
подключения к последовательному интерфейсу RS-232 доступен в качестве
аксессуара.
D1FV для внешней электроники.
Параметры можно сохранять, изменять и дублировать
в сочетании с цифровым усилителем мощности
PWD00A-400. Параметры значений можно редактировать
с помощью общего программного обеспечения ProPxD для обеих версий.
Значения D1FV контролируют давление в
портах A или B, используя принцип барометрической обратной связи.
Функции
. Барометрическая обратная связь
· 3 варианта команд для D1FV OBE: ±10 В, 4 .. 20 мА,
± 20 мА

00

. Высокая повторяемость от клапана к клапану

A

· Низкий гистерезис
· Ручное дублирование
· Диапазоны давления 25 бар (363 фунтов на квадратный дюйм) и 45 бар (653 фунтов на квадратный дюйм)

Количество:
Наличие:





Запросить Добавить в корзину

Модель:
Д1ФВ
Бренд:
ПАРКЕР

Категория продукта

Технические характеристики продукта

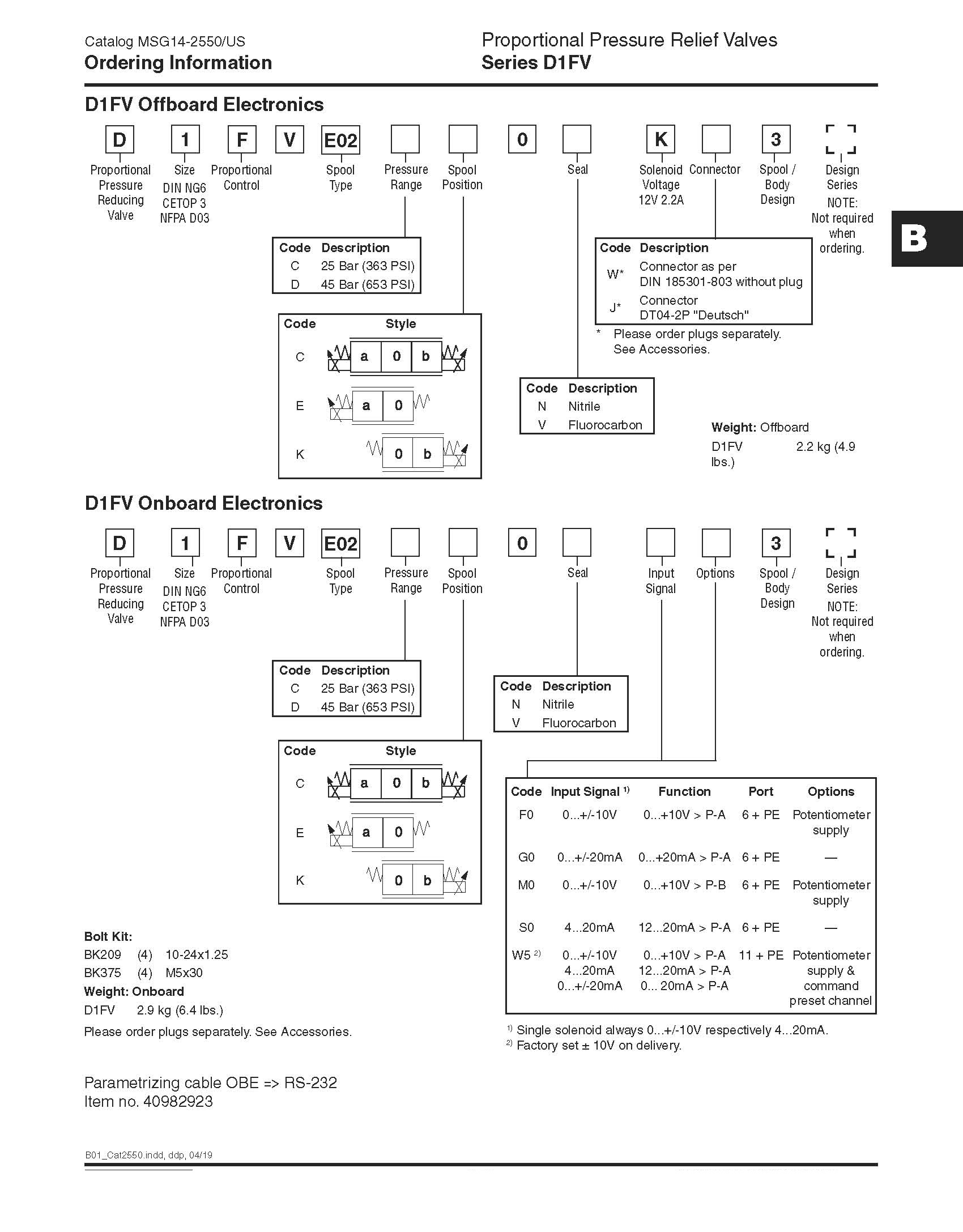

Информация для заказа

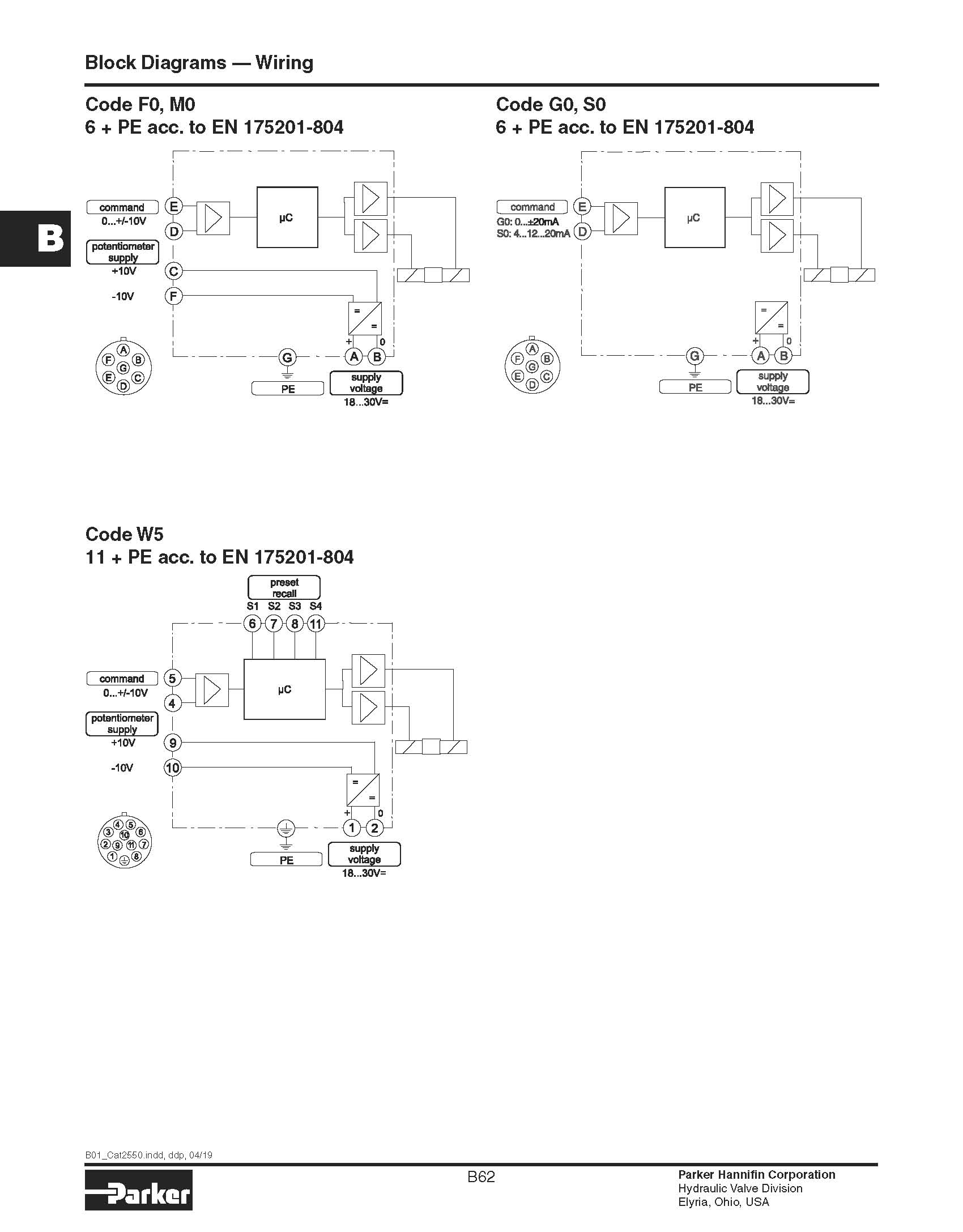

Блок-схемы подключения

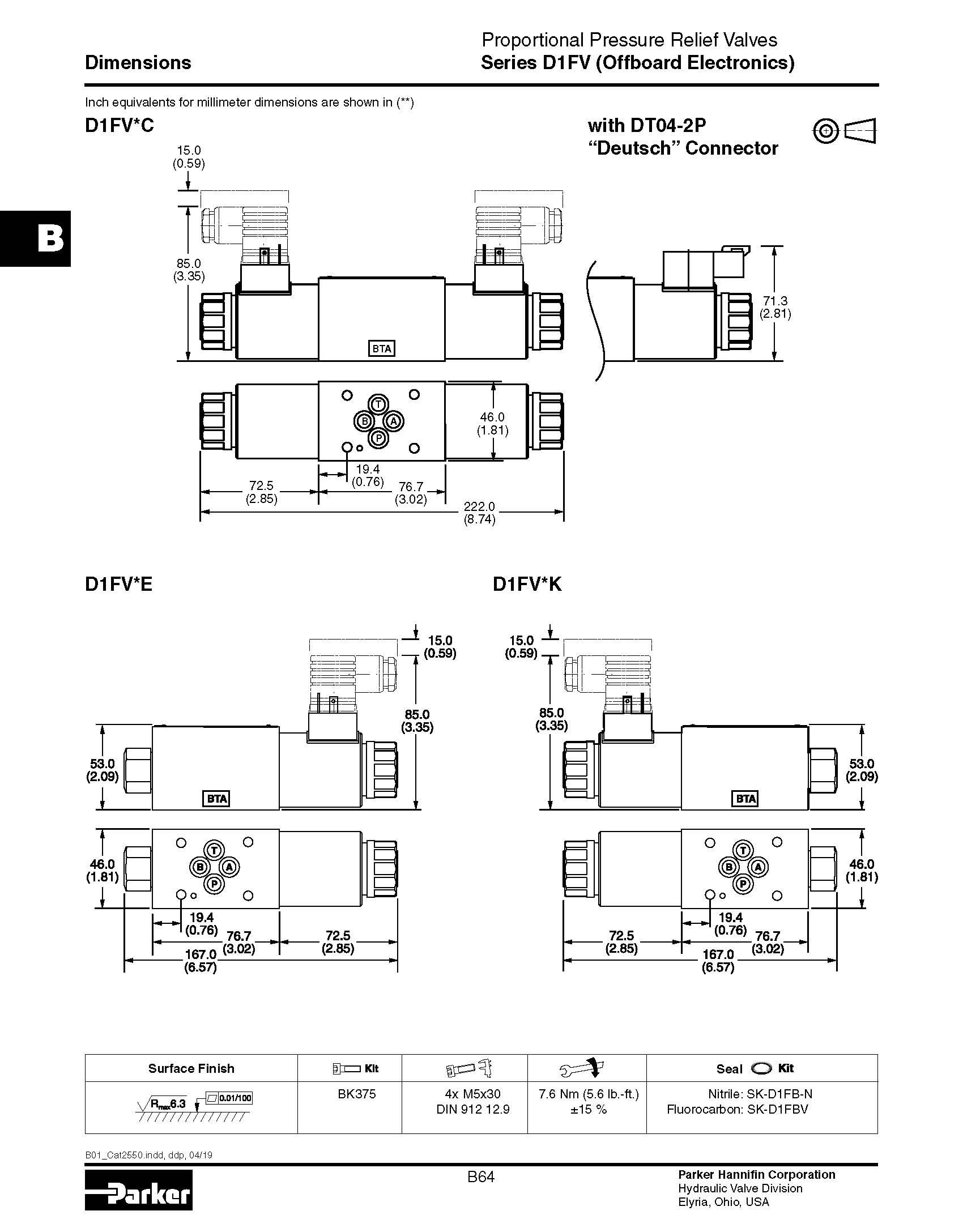

Размеры

Общий
Дизайн	Пропорциональный редукционный клапан прямого действия
Активация	Пропорциональный соленоид
Размер	NG6 / CETOP 3/NFPA D03
Монтажный интерфейс	DIN 24340/ISO 4401/CETOP RP121/NFPA
Монтажное положение	Jnограниченный
Температура окружающей среды [°C]	-20...+40; (-4°F ... +104°F)
МТТФ. Стоимость [лет]	150 (75)
Устойчивость к вибрации[г]	10 Синус 5...2000 Гц в соотв. МЭК 68-2-6 30 Случайный шум 20...2000 Гц согл. МЭК 68-2-36 15 Шок в соотв. МЭК 68-2-27
Гидравлический
Максимальное рабочее давление	Порты P, A, B 350 бар (5075 фунтов на квадратный дюйм) Порт T 185 бар (2683 фунтов на квадратный дюйм)
Максимальное падение давления PABT/PBAT	350 бар (5075 фунтов на квадратный дюйм)
Жидкость	Гидравлическое масло по DIN 51524...51535, другое по запросу.
Температура жидкости [°C]	-20...+40 (-4°F...+104°F)
Допустимая вязкость [сСт]/[мм2/с] Рекомендуемый[сСт]/[мм2/с]	20...380 (93...1761 ССУ) 30...80 (139...371 ССУ)
Фильтрация	ISO 4406 (1999) 16.08.13 (согласно NAS 1638:7)
Максимальный поток	10 л/мин (2,6 галлонов в минуту)
Минимальное первичное давление	30 бар (435 фунтов на квадратный дюйм)
Статический/Динамический
Гистерезис [%]	<4
Температурный дрейф Ток соленоида [%/К]	<0,02
Электрический
Коэффициент нагрузки [%]	100 ЕД; ВНИМАНИЕ: Возможна температура змеевика до 150°C (302°F).
Класс защиты	Стандарт (согласно EN175301-803) IP65 согласно EN60529 (при правильно установленном олуг-в разъем); ДТ04-2П «Немецкий» IP69К (с правильно установленным штекерным разъемом)
Напряжение питания [В]	12
Текущее потребление [А]	2.2
Сопротивление [Ом]	4.4
Класс изоляции катушки	F (155 °С) (311 °Ф)
Подключение соленоида	Разъем по EN 175301-803 (код W), разъем DT04-2P «Deutsch» (код J). Идентификация соленоида согласно ISO 9461.
Минимум проводки [мм2]	3x1,5 (AWG 16), общий экран оплетки (код W), разъем «Deutsch» DP4, 2-контактный (код J)
Максимальная длина проводки [м]	рекомендуется 50 (164 фута)
