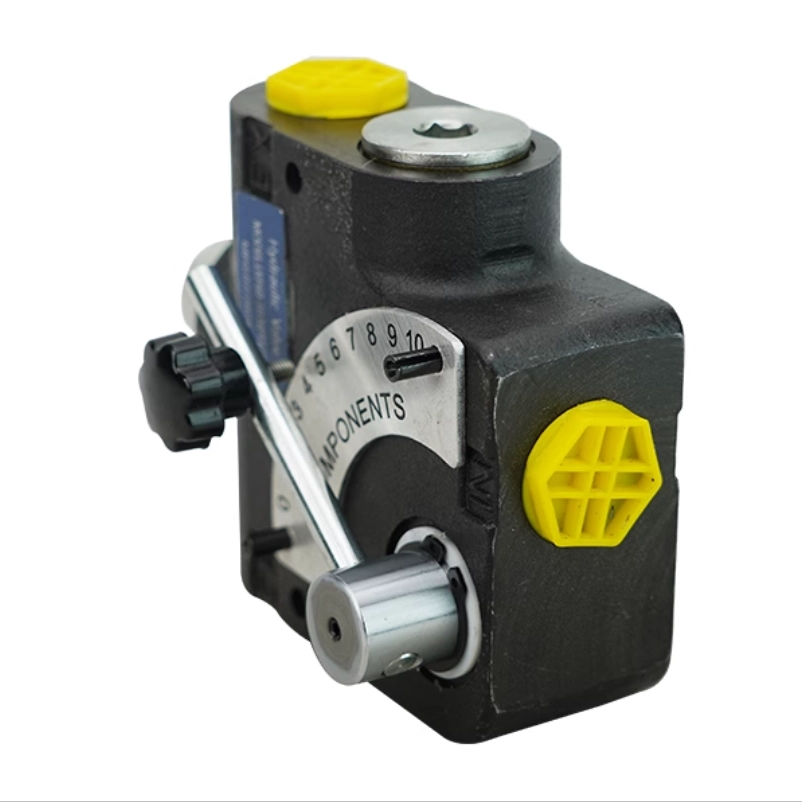

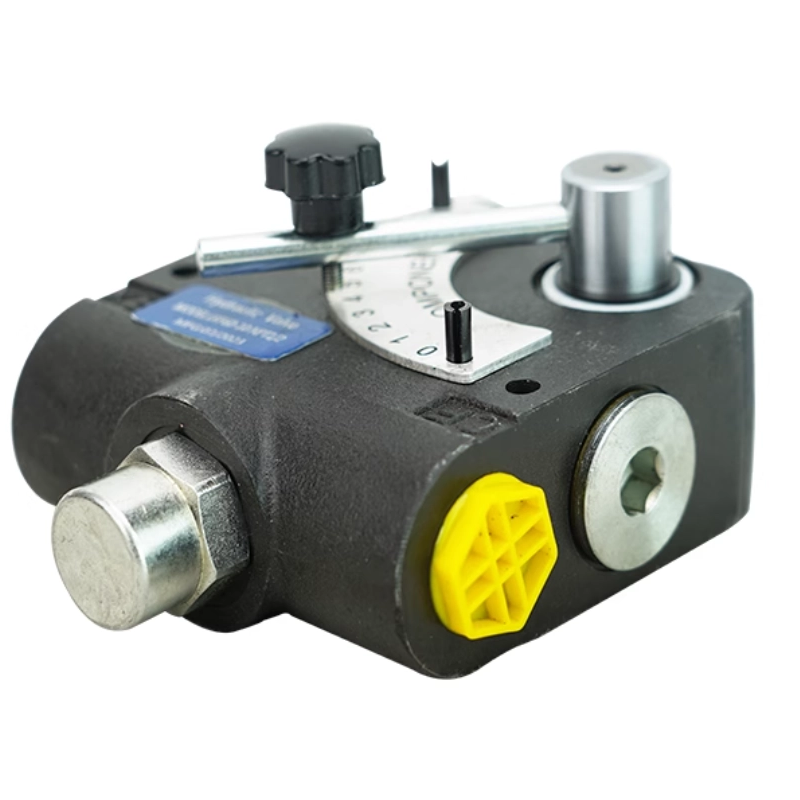

صمام التحكم في التدفق المعوض للضغط كامل المدى يستخدم لنظام الرفع

يتميز هذا الصمام 'بالتكيف مع الضغط، والتدفق المستقر، والمتانة في ظروف العمل المختلفة'، وهو قابل للتطبيق على نطاق واسع في سيناريوهات الآلات الصناعية والمتنقلة. إنها مناسبة بشكل خاص للدوائر الهيدروليكية التي تتطلب دقة عالية في التحكم في التدفق واستقرار النظام:

(1) قطاع الصناعات التحويلية

الأدوات الآلية:

أنظمة التغذية لآلات CNC ومراكز التصنيع، مما يضمن سرعة تغذية موحدة للأداة وتعزيز دقة المعالجة؛

الآلات البلاستيكية:

الدوائر الهيدروليكية لآلات القولبة بالحقن والبثق، وتثبيت حقن الذوبان وسرعات فتح القالب لضمان اتساق المنتج في القولبة؛

الآلات العامة:

التحكم في سرعة المحرك للمكابس الهيدروليكية وآلات الثني، مما يحقق التشغيل السلس في ظل ظروف الحمل الثقيل؛

الطاقة والصناعة الكيميائية:

أنظمة التشحيم الهيدروليكية في مصانع الصلب ودوائر نقل السوائل في البتروكيماويات، مناسبة لبيئات العمل ذات الضغط العالي ودرجات الحرارة الواسعة.

(2) قطاع آلات البناء المتنقلة

آلات التعدين:

التحكم في آلية ذراع الرافعة والذراع والدوران للحفارات، مع الحفاظ على سرعات ثابتة لجميع المحركات أثناء الحركات المركبة؛

الرفع والنقل:

آليات الرفع والدوران لرافعات الشاحنات والرافعات، مما يضمن عمليات رفع الأحمال الثقيلة بشكل سلس وآمن؛

المركبات الخاصة:

أنظمة الرفع الهيدروليكية للشاحنات القلابة ودوائر القيادة لمعدات مناولة الموانئ، القادرة على تحمل ظروف الطرق الوعرة وعمليات التشغيل والإيقاف المتكررة؛

الآلات الزراعية:

أنظمة التعليق والقيادة للجرارات الكبيرة للأدوات الزراعية، تتكيف مع تغيرات الأحمال المعقدة في الحقل.

(3) سيناريوهات ظروف العمل الخاصة

تتطلب آلات التعدين، ومعدات صناعة الورق، وآلات الموانئ، وما إلى ذلك، مقاومة لتقلبات الضغط، وتحمل الغبار والتلوث الزيتي، بالإضافة إلى أنظمة هيدروليكية معقدة ذات مشغلات متعددة تعمل معًا.

مصفوفة سلسلة المنتجات

لتلبية معدلات التدفق ومتطلبات التثبيت المختلفة، أطلقت MDP Hydraulics سلسلة LKF من المنتجات كاملة النطاق لتلبية تعديلات النظام المتنوعة:

لكف-40:

حجم منفذ الزيت 3/8″-NPT، نطاق التدفق 0~30 لتر/دقيقة (0~8gpm)، مناسب للأنظمة الهيدروليكية الصغيرة؛

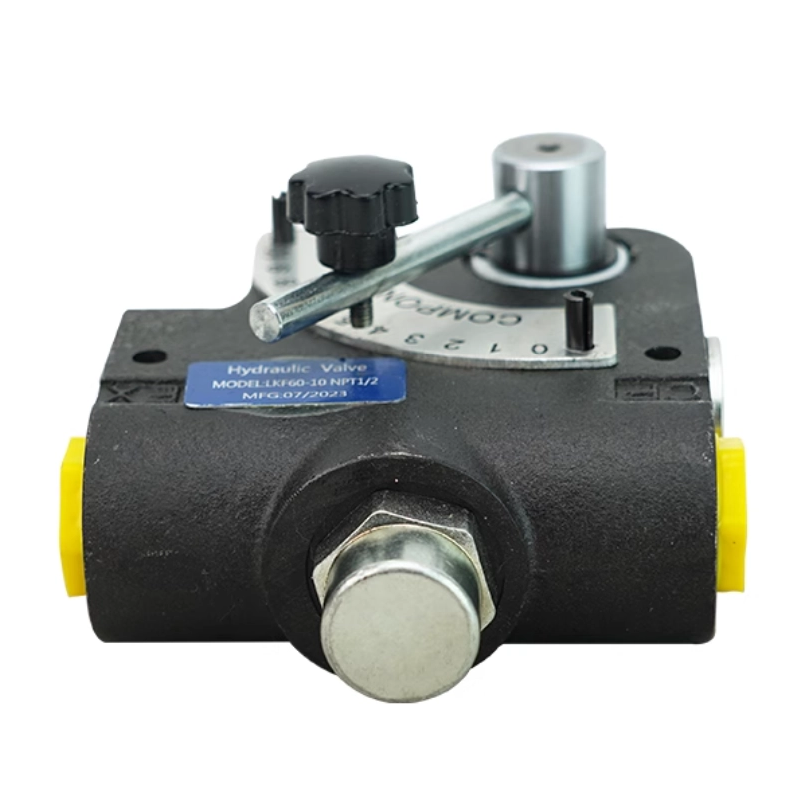

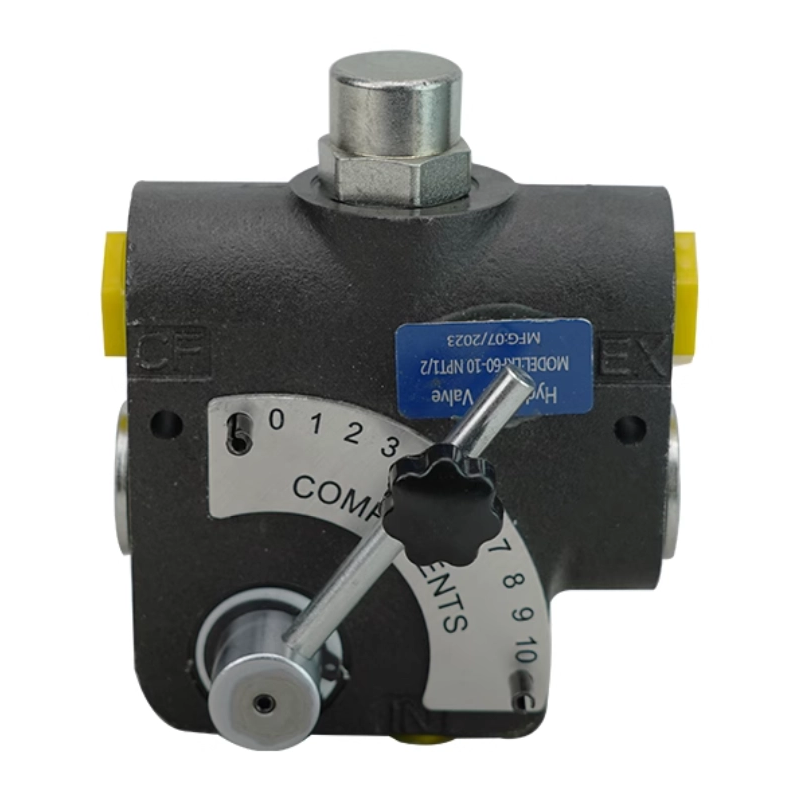

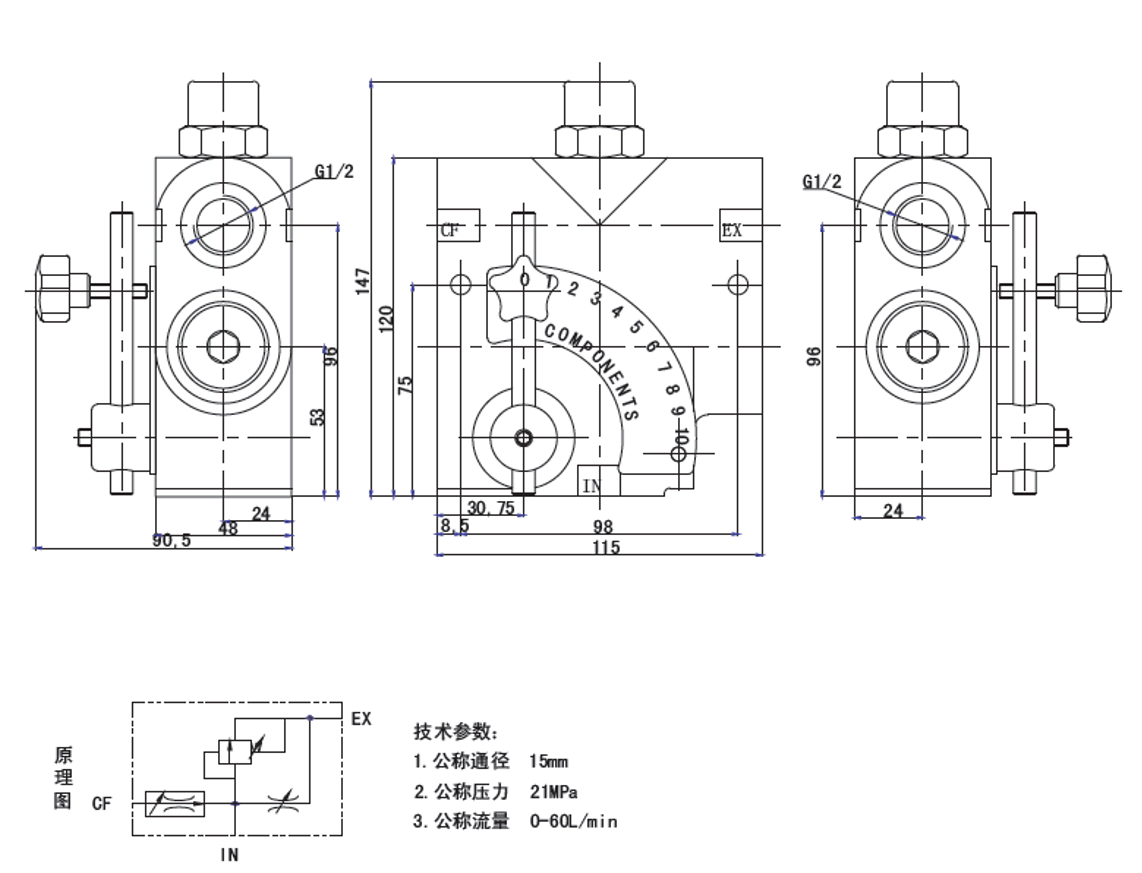

لكف-60:

النموذج الرئيسي، حجم منفذ الزيت 1/2″-NPT، التدفق 0~60 لتر/دقيقة (0~16gpm)، يغطي الأنظمة المتوسطة والكبيرة؛

لكف-114:

حجم منفذ الزيت 3/4″-NPT، التدفق 0 ~ 114 لتر / دقيقة (0 ~ 30 جم في الدقيقة)، مناسب للدوائر الهيدروليكية عالية التدفق (مثل الآلات الهيدروليكية الكبيرة ورافعات الموانئ).

دعم المكونات وحلول النظام

المكونات المتوافقة: يمكن دمجها بسلاسة مع المضخات المتغيرة، والصمامات التناسبية، وصمامات تقليل الضغط، والمرشحات الهيدروليكية، وما إلى ذلك، مما يشكل دائرة تحكم كاملة في ضغط التدفق لتعزيز كفاءة النظام بشكل عام؛

المساعدة في التثبيت: توفر أختام متوافقة وأقواس التثبيت والموصلات، مما يدعم كلاً من طرق إمداد الزيت التجريبي الداخلي والخارجي، وتلبية متطلبات تخطيط النظام المختلفة؛

ملحقات الصيانة: مجهزة بمجموعات عناصر الفلتر المخصصة ومجموعات مكونات الختم، مما يسهل الصيانة والاستبدال لاحقًا، ويطيل عمر خدمة الصمام.

نصائح الاختيار والاستخدام

أساس الاختيار:

الاختيار بناءً على ضغط عمل النظام، ومعدل التدفق المقدر، والنوع المتوسط، ومواصفات الواجهة لضمان توافق معلمات الصمام مع متطلبات النظام؛

متطلبات التثبيت:

تأكد من أن نظافة الزيت تتوافق مع معايير ISO 4406 ≥18/16/13 أثناء التثبيت لتجنب الشوائب التي تسبب تشويش قلب الصمام؛

اقتراحات التكليف:

يجب أن يكون إعداد ضغط الأمان أعلى قليلاً من الحد الأقصى لضغط العمل للنظام. يمكن معايرة ضبط التدفق تدريجيًا عن طريق تدوير ساق الصمام لضمان التشغيل السلس للنظام؛

دورة الصيانة:

تحقق بانتظام من نظافة تسرب الزيت والصمام، واستبدل الفلتر ومكونات الختم كل 6 إلى 12 شهرًا وفقًا لظروف العمل.

دعم خدمة الشركة المصنعة

كمورد مباشر، توفر MDP Hydraulics خدمات شاملة مثل استشارة المعلمات الفنية للمنتج، وإرشادات الاختيار، واقتراحات التثبيت والتشغيل، ودعم تخصيص شراء الدفعة وضمان ما بعد البيع لضمان التشغيل المستقر للمنتج والاستجابة السريعة.

التعليمات

Q1: ما هو صمام التحكم في التدفق 'تعويض الضغط كامل المدى'؟ ما هو دورها الأساسي في نظام الرفع؟

A1: هذا هو صمام التحكم في التدفق النسبي المتقدم. وتعني ميزة 'تعويض الضغط على نطاق كامل' أنه بغض النظر عن التقلبات في ضغط المدخل (من المضخة) وضغط المخرج (الذي يحدده الحمل)، فإنه يمكنه ضبط درجة فتح الخانق الداخلي تلقائيًا لضمان بقاء التدفق الذي يمر عبر الصمام ثابتًا تمامًا عند القيمة المحددة. في نظام الرفع، يتمثل دوره الأساسي في التأكد من أن سرعة رفع الحمولة (مثل الخطاف ومنصة العمل) مستقلة تمامًا عن وزن الحمولة والتقلبات في ضغط المضخة، مما يحقق حركة سلسة ودقيقة ويمكن التحكم فيها. وهذا هو أساس العمليات الآمنة والدقيقة.

س2: ما هي الفروق بين هذا النوع من الصمامات وصمامات الخانق العادية أو صمامات التحكم في السرعة؟

ج2: يكمن الاختلاف الأساسي في القدرة على تحمل التغيرات في الحمل:

• صمام الخانق العادي: يتأثر معدل التدفق بشكل كبير بفرق الضغط بين المدخل والمخرج. عندما يصبح الحمل أثقل، سوف تتباطأ سرعة الصعود؛ عندما يصبح الحمل أخف، ستزداد سرعة الهبوط، مما يجعل من المستحيل تحقيق تحكم مستقر.

• صمام التحكم القياسي في السرعة (مع تعويض الضغط): يمكنه عادةً تعويض التغيرات في ضغط المدخل فقط، ولكن قدرته محدودة على تعويض التغيرات في ضغط المخرج (ضغط الحمل).

• صمام التحكم في التدفق المعوض للضغط كامل المدى: يمكنه في نفس الوقت تعويض التقلبات في ضغوط الدخول والخروج. بغض النظر عن كيفية تغير الحمل أو كيفية تقلب ضغط الخرج للمضخة، يمكنها قفل التدفق عند القيمة المحددة، مما يوفر أعلى مستوى من استقرار السرعة.

س 3: لماذا يعد هذا الصمام ضروريًا لتحسين التحكم في نزول النظام؟

ج3: أثناء عملية نزول نظام الرفع، تصبح جاذبية الحمولة هي القوة الدافعة، والتي من المحتمل أن تسبب نزولًا مفرطًا لا يمكن السيطرة عليه، وهو أمر خطير للغاية. عند تركيب هذا الصمام على خط زيت الرجوع أثناء الهبوط:

1. تحقيق نزول يمكن التحكم فيه: من خلال تحديد معدل تدفق دقيق، من الممكن الحد بشكل صارم من تدفق الزيت العائد، وبالتالي التحكم في سرعة الهبوط.

2. التغلب على تأثير 'انعدام الوزن': مع انخفاض الحمل، ينخفض ​​ضغط الحمل. من شأن الصمامات العادية أن تتسبب في تسريع عملية الهبوط كلما زاد السقوط. ومع ذلك، يمكن أن تستجيب وظيفة تعويض الضغط على الفور لتغيير الضغط هذا، مما يحافظ على تأثير الاختناق المستمر ويضمن نزولًا موحدًا وسلسًا وخاليًا من الصدمات.

س 4: كيف يتم استخدام هذا الصمام عادةً مع 'الصمامات المقاومة للانفجار' أو 'صمامات التوازن'؟

ج4: هذا تصميم مهم للسلامة. في حلقة نظام الرفع النموذجية:

• صمام مقاوم للانفجار/صمام التوازن: يتم تركيبه مباشرة على واجهة المشغل (الأسطوانة الهيدروليكية/المحرك)، وتتمثل وظيفته الرئيسية في قفل ومنع سقوط الحمولة في حالة تمزق خط الأنابيب، مما يوفر السلامة السلبية.

• صمام التحكم في التدفق: عادة ما يتم توصيله على التوالي بعد الصمام المضاد للانفجار، ويقع على مسار الزيت الراجع بين صمام التحكم الرئيسي وخزان الزيت. وتتمثل مهمتها في تنظيم سرعة الهبوط بشكل فعال ودقيق.

يعمل الاثنان معًا: عندما يزيد معدل التدفق، لا يلعب صمام التدفق دورًا رئيسيًا؛ عندما ينخفض ​​معدل التدفق، بعد أن يفتح الضغط الطيار الصمام المضاد للانفجار، يجب أن يمر الزيت عبر الاختناق الدقيق لهذا الصمام ليعود إلى خزان الزيت، وبالتالي تحقيق التحكم الدقيق في السرعة في ظل ظروف آمنة.

س5: كيف أختار النموذج المناسب لنظام الرفع الخاص بي؟ ما هي المعلمات الأساسية المطلوبة؟

ج5: يجب أن يعتمد التحديد على معلمات النظام الدقيقة:

1. الحد الأقصى لمعدل تدفق النظام: يتم حسابه على أساس حجم الأسطوانة أو المحرك وسرعة الرفع القصوى المطلوبة.

2. نطاق ضغط العمل: يجب أن يغطي الضغط المقدر للصمام الحد الأقصى لضغط العمل للنظام. يجب إيلاء اهتمام خاص للحد الأقصى لضغط الزيت الخلفي الذي قد يحدث أثناء الهبوط.

3. وضع التحكم: اختر نوع التعديل اليدوي (بعجلة يدوية) أو نوع التحكم الكهربائي المتناسب (تعديل السرعة عن بعد وبدون خطوات من خلال الإشارات التناظرية). النوع الكهربائي النسبي أكثر ملاءمة للتحكم الآلي.

4. واجهة التثبيت: تطابق واجهات الأنابيب أو كتلة الصمام الموجودة (مثل مواصفات الخيط والشفة).

س6: ما هي الاحتياطات الأساسية التي يجب مراعاتها أثناء التثبيت والاستخدام؟ ج6:

• اتجاه التثبيت: يجب أن يتبع التثبيت بدقة السهم الذي يشير إلى اتجاه تدفق الزيت المحدد على جسم الصمام. يتم تثبيته عادةً على مسار زيت الإرجاع لعنصر التشغيل.

• متطلبات الفلتر: يشتمل الصمام على حافة خنق دقيقة وقلب صمام تعويض الضغط. مطلوب نظافة عالية للغاية للزيت (يوصى به عادةً مثل NAS 1638 درجة 7 أو أعلى)، ويجب تركيب مرشح عالي الضغط قبل الصمام.

• خط أنابيب تفريغ الزيت: إذا كان من نوع تفريغ الزيت الخارجي (منفذ Y)، فيجب استخدام أنبوب زيت منفصل للاتصال مباشرة بخزان الزيت، ويجب الحفاظ على الضغط الخلفي صفر. وإلا فإن وظيفة التعويض سوف تفشل.

• تصحيح الأخطاء: عند الضبط لأول مرة، ابدأ بزيادة قيمة إعداد التدفق تدريجيًا من مستوى أقل ولاحظ حركة الحمل. تجنب زيادة السرعة بسرعة كبيرة.

س 7: التدفق المنظم للصمام غير مستقر أو متقلب. ماذا يمكن أن تكون الأسباب؟

ج7: تشمل الأسباب المحتملة ما يلي:

1. تلوث الزيت: تعلق جزيئات صغيرة في قلب صمام تعويض الضغط أو منفذ الخانق، مما يؤدي إلى تحركه بشكل متكرر، وهذا هو السبب الأكثر شيوعًا. فحص واستبدال عنصر التصفية.

2. الهواء في النظام: تسبب انضغاطية الهواء تقلبات في التدفق والضغط. Ex排气 في أعلى نقطة في النظام.

3. الضغط الخلفي في مسار تفريغ الزيت: أنبوب تفريغ الزيت الخارجي مسطح أو مسدود، مما يؤدي إلى ضغط غير طبيعي في غرفة التحكم في قلب صمام التعويض.

4. تآكل الصمام نفسه: بعد الاستخدام لفترة طويلة، يتآكل منفذ الخانق أو قلب صمام التعويض، مما يؤدي إلى انخفاض دقة التحكم.

س8: كيف يمكن تحقيق 'البدء الناعم' و'التوقف الناعم' في نظام الترقية؟

ج8: يتطلب ذلك الجمع بين وظيفة الصمام ونظام التحكم:

• نوع التحكم التناسبي الكهربائي: من خلال PLC أو جهاز التحكم، يمكن التحكم في دخل تيار التحكم (الجهد) عن طريق إشارة منحدر، مما يسمح لدرجة فتح الصمام بالزيادة أو النقصان تدريجيًا، وبالتالي تحقيق تغيير سلس في معدل التدفق، مما يتيح للمشغل التسريع والتباطؤ بسلاسة، وتحقيق تأثير 'البدء الناعم/التوقف الناعم'، وتقليل الصدمات بشكل كبير.

س9: هل يمكن استخدامه في أنظمة التحكم ذات الحلقة المغلقة (مثل تلك التي تحتوي على تعليقات التشفير)؟

ج9: نعم، وهو تكوين شائع في أنظمة تحسين الأداء العالي. يعمل صمام التدفق النسبي الكهروهيدروليكي كمشغل للنظام، حيث يستقبل إشارات الأوامر من وحدة التحكم. يقوم جهاز التشفير بمراقبة موضع الحمل أو سرعته بشكل مستمر ويرسل إشارات إلى وحدة التحكم. تقوم وحدة التحكم بمقارنة القيمة المحددة مع قيمة التغذية المرتدة وتقوم بضبط الإشارة الحالية المرسلة إلى صمام التدفق ديناميكيًا من خلال خوارزميات مثل PID لتشكيل تحكم في حلقة مغلقة، وبالتالي تحقيق دقة عالية للغاية في الاحتفاظ بالموضع أو الحركة المتزامنة أو تتبع السرعة.

س 10: كيف يمكنني الحصول على المخططات المنحنية التفصيلية للمنتج (مثل منحنى فرق ضغط التدفق، منحنى إشارة التحكم في التدفق) ومخططات أبعاد التثبيت؟

ج10: هذه وثائق فنية بالغة الأهمية. ويمكنك الحصول عليها بالطرق التالية:

1. اتصل بالمورد: اطلب عينات المنتج التفصيلية للطراز المحدد من قسم الدعم الفني لدى مورد المنتج أو الشركة المصنعة، والتي تشمل جميع منحنيات الأداء ورسومات التثبيت الميكانيكي.

2. الموقع الرسمي: ابحث عن المستندات الفنية وقم بتنزيلها (عادة بتنسيق PDF) على الموقع الرسمي للشركة المصنعة.

3. قم بتوفير النموذج: تأكد من أنه يمكنك تقديم النموذج الكامل والرقم التسلسلي على ملصق جسم الصمام للحصول على معلومات المطابقة الأكثر دقة.
