MDP الهيدروليكية

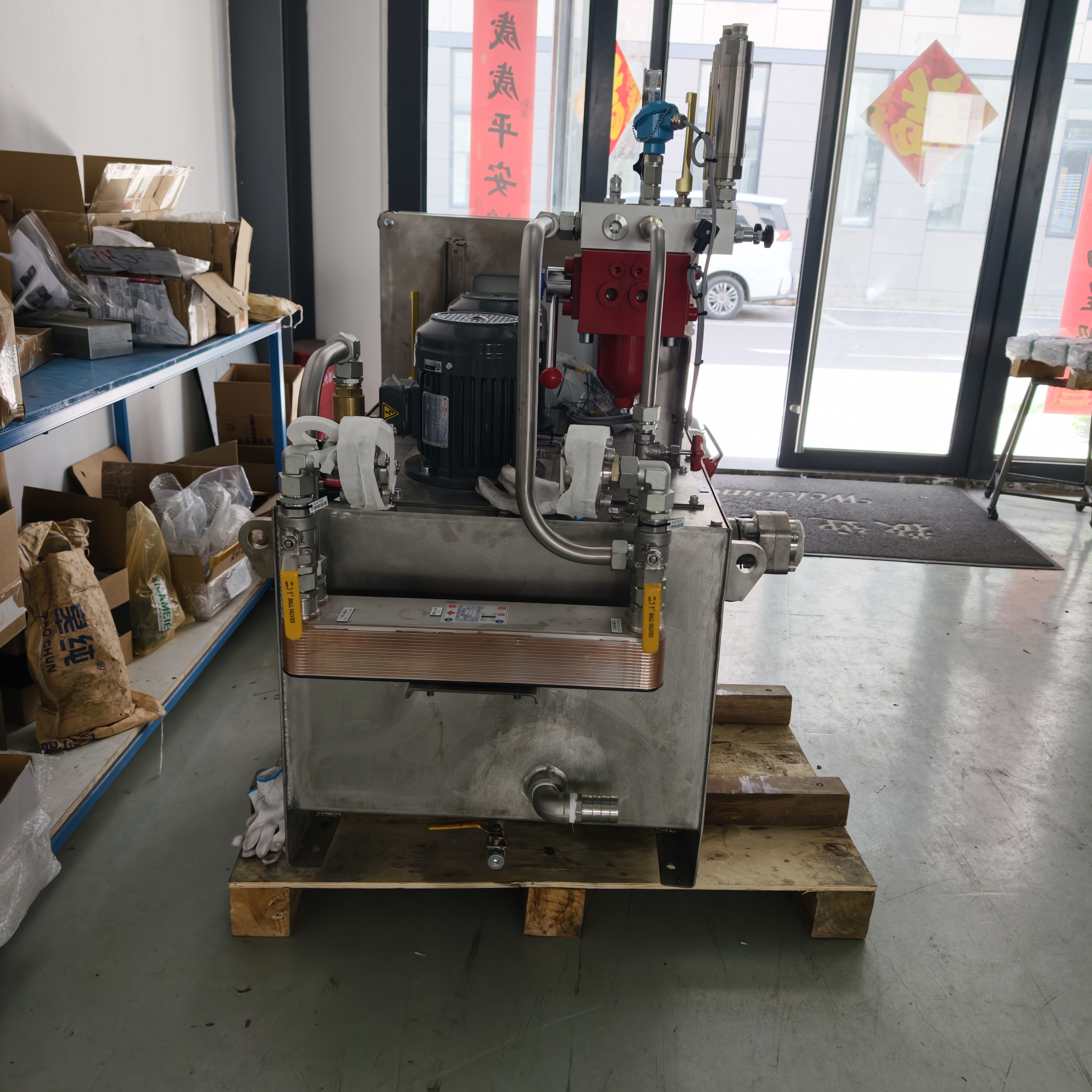

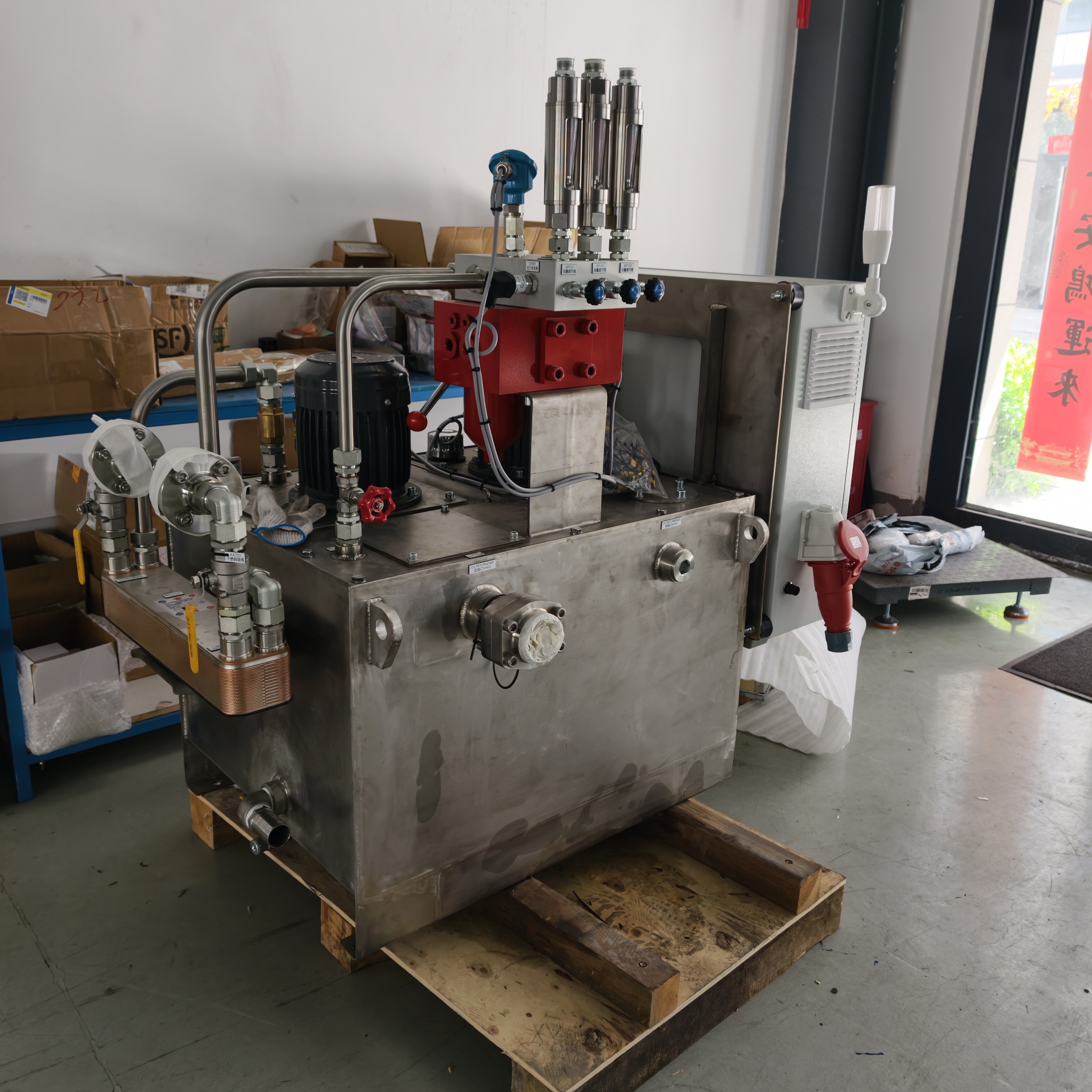

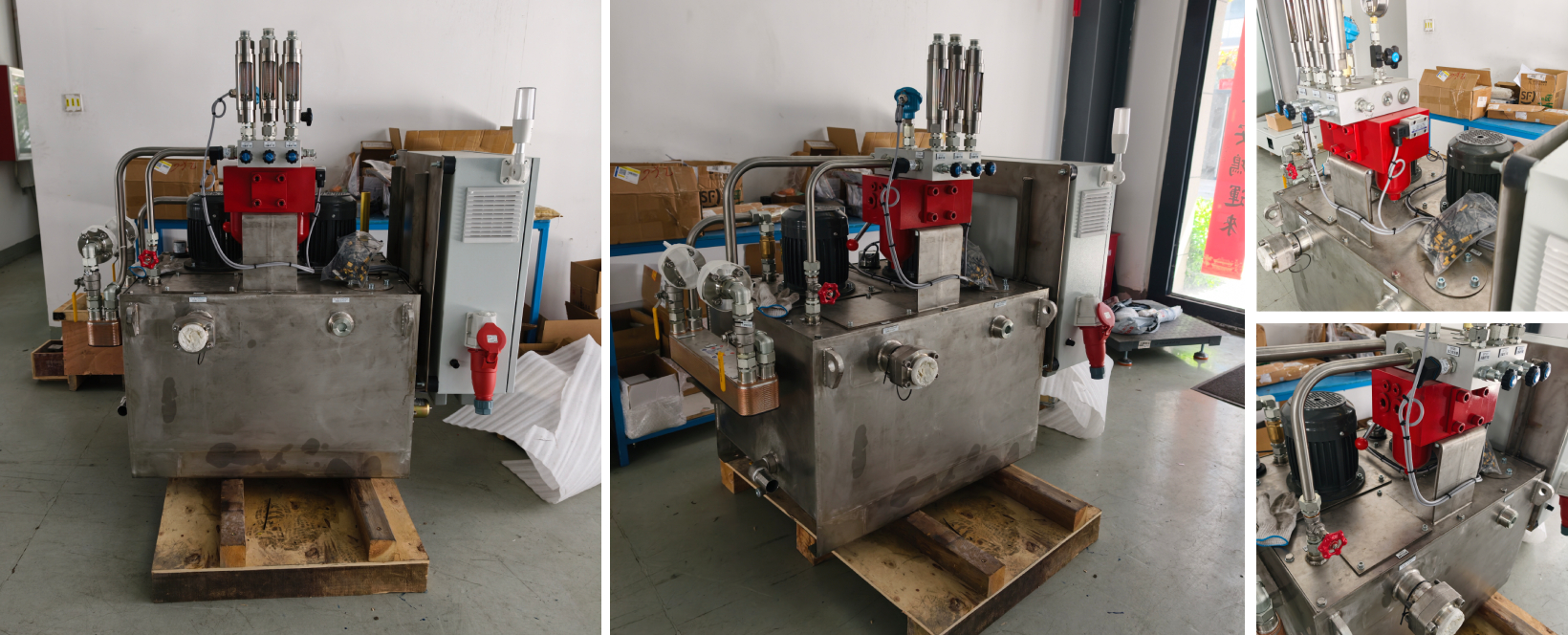

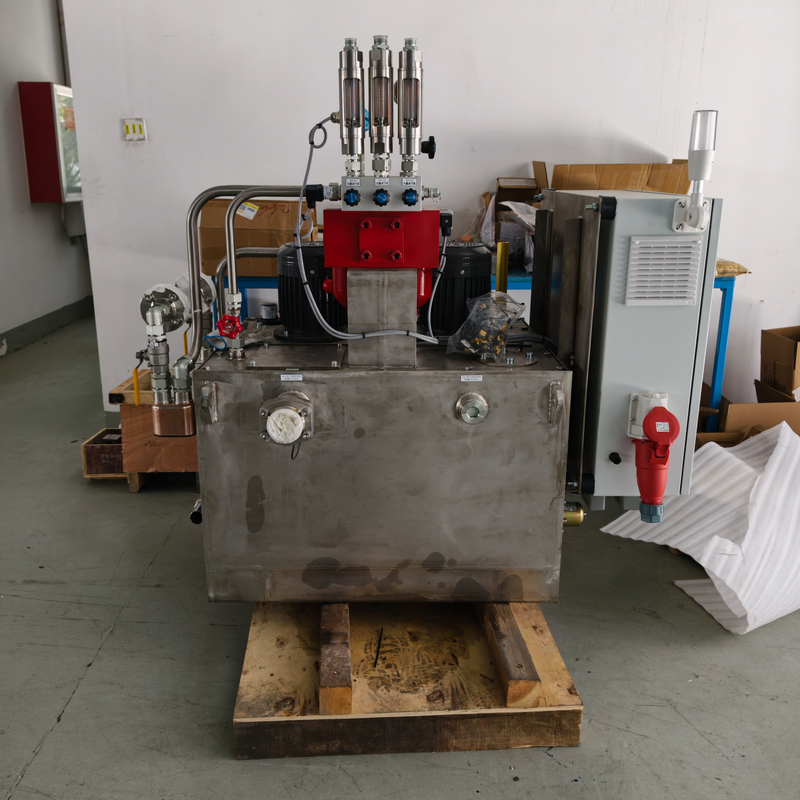

محطة الطاقة الهيدروليكية عالية الضغط هذه عبارة عن وحدة طاقة أساسية معيارية ومتكاملة للغاية للنظام الهيدروليكي، وهي مصممة خصيصًا للتطبيقات الصناعية التي تتطلب طاقة هيدروليكية مستقرة وموثوقة عالية الضغط. إنه يدمج بشكل عضوي المحركات عالية الأداء والمضخات الهيدروليكية عالية الضغط وكتل الصمامات المتكاملة متعددة الوظائف وأنظمة التحكم الذكية، ويحل محل وصلات خطوط الأنابيب المعقدة للأنظمة الهيدروليكية اللامركزية التقليدية، ويوفر مصادر طاقة دقيقة ويمكن التحكم فيها لمختلف المحركات الهيدروليكية (مثل الأسطوانات والمحركات الهيدروليكية).

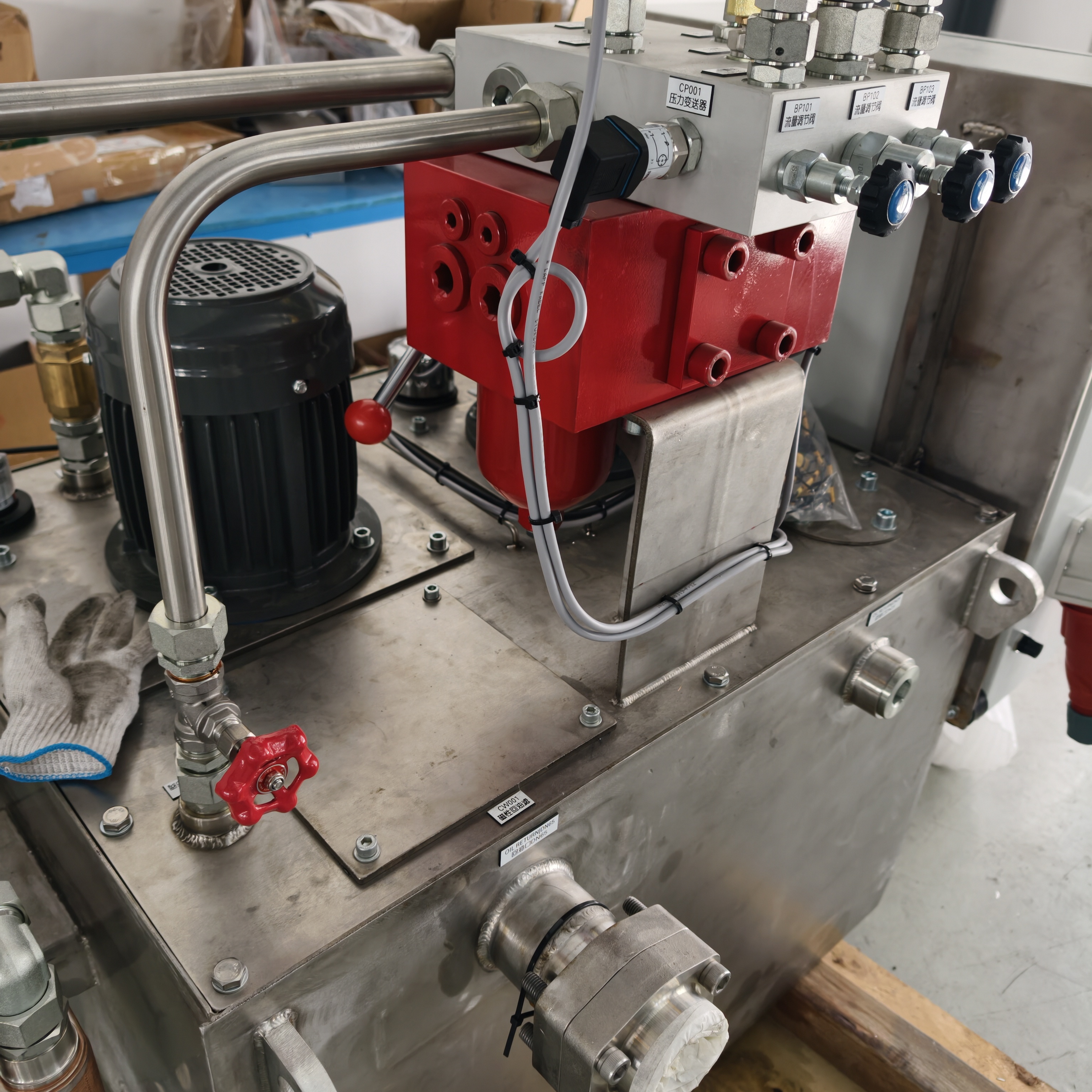

يكمن جوهر محطة الطاقة هذه في تصميم كتلة الصمام المتكامل، والذي يعمل بمثابة 'المركز العصبي' للنظام الهيدروليكي. إنه يدمج العديد من الصمامات الوظيفية، مثل صمامات التنفيس، وصمامات التحكم الاتجاهي، وصمامات الفحص، من خلال قنوات داخلية مُشكَّلة بدقة في جسم صمام واحد قوي. هذا التصميم لا يقلل بشكل كبير من نقاط التسرب الخارجية ويعزز موثوقية النظام فحسب، بل يجعل أيضًا هيكل المعدات مضغوطًا للغاية، مما يجعله مناسبًا بشكل خاص لبيئات التثبيت ذات المساحة المحدودة.
إنها تعتمد تصميمًا متكاملًا، يدمج المضخة، الصمام، المحرك، خزان الزيت ومكونات التحكم. بالمقارنة مع المحطات الهيدروليكية المنفصلة التقليدية، يمكن تقليل حجمها بنسبة 30% إلى 50%، كما أنها مرنة ومريحة في التركيب.
مادة جسم الصمام: يتم استخدام سبائك الألومنيوم عالية القوة أو الحديد المرن، وهو مقاوم للضغط العالي والتآكل، مما يضمن الاستقرار على المدى الطويل في ظل ظروف العمل القاسية.
عملية قناة التدفق: يتم تشكيل قنوات مرور الزيت الداخلية بدقة بواسطة مركز تصنيع ربط خماسي المحاور، مع خشونة سطحية تبلغ Ra ≥ 0.8 μm. وهذا يقلل بشكل فعال من فقدان الضغط، ويقلل من الاضطراب والتجويف، ويعزز كفاءة الطاقة.
تكامل الوظيفة: وفقًا لمتطلبات العملاء، يمكن دمج صمامات التنفيس (حد ضغط أمان النظام)، وصمامات التحكم الاتجاهي (التحكم في اتجاه حركة الأسطوانة)، وصمامات الفحص (عقد الضغط ومكافحة التدفق العكسي)، وصمامات تقليل الضغط، وصمامات الخانق، وما إلى ذلك، لتحقيق التحكم المنطقي الهيدروليكي المعقد.
التحكم في التسرب: يقلل بشكل كبير من خطوط الأنابيب والمفاصل الخارجية، مما يقلل بشكل أساسي من خطر التسرب. يتم استخدام تقنية الختم عالية الأداء في نقاط الختم الحرجة لضمان الختم على المدى الطويل عند ضغوط أعلى من 200 بار.
سهولة الصيانة: من خلال اعتماد تصميم هيكل متعدد الطبقات أو معياري، يمكن استبدال الصمامات الفردية بشكل مستقل دون تفكيك كتلة أو نظام الصمام بالكامل، مما يقلل بشكل كبير من تكاليف الصيانة ووقت التوقف عن العمل.
الإدارة الحرارية: يمكن دمج كتلة الصمام في دائرة التبريد، وخزان الزيت لديه قدرة ممتازة على تبديد الحرارة. يمكن اختيار مبردات اختيارية مبردة بالهواء أو مبردة بالماء للتحكم بشكل فعال في درجة حرارة الزيت وضمان التشغيل المستقر للنظام على المدى الطويل.
حماية الفلتر: مزود بفلتر زيت إرجاع عالي الدقة (مثل دقة الترشيح 25 ميكرومتر) بشكل قياسي، ويتميز بمؤشر للتلوث، فهو يحمي المضخات والصمامات والمكونات الدقيقة الأخرى بشكل فعال، مما يطيل عمر النظام.

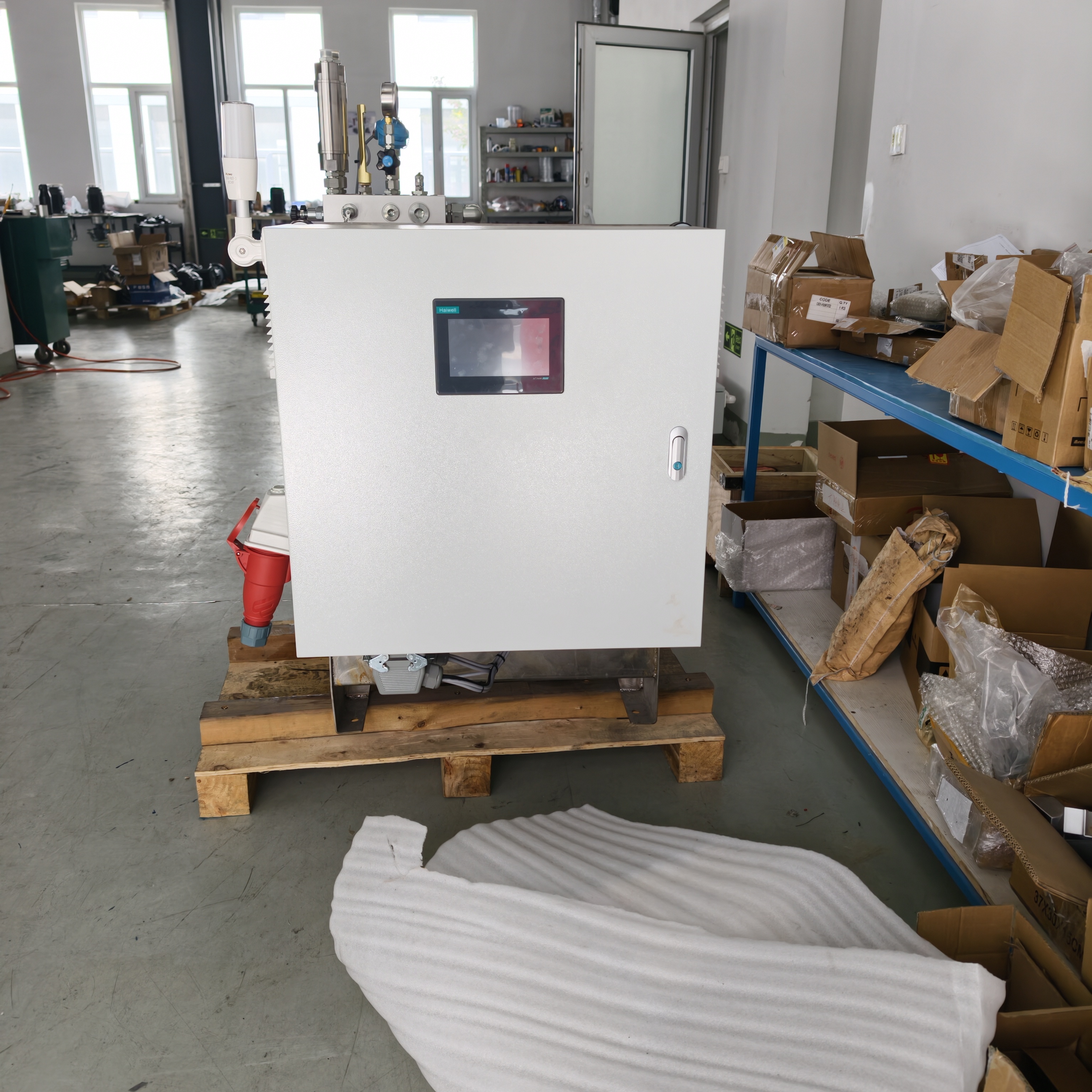

التحكم المرن: يدعم التحكم اليدوي والكهربائي في صمامات الملف اللولبي، ويمكن دمجه مع واجهات PLC، وأجهزة استشعار الضغط، وأجهزة قياس التدفق، وما إلى ذلك، مع حجز الواجهات للمراقبة الذكية والتحكم عن بعد.
فئة المعلمة |
المواصفات/المدى |
وصف |
ضغط العمل |
يصل إلى 315 بار (حوالي 31.5 ميجا باسكال) |
يتراوح ضغط العمل المستمر عادةً بين 180 و250 بار، مما يلبي متطلبات الغالبية العظمى من تطبيقات الضغط العالي. |
معدل التدفق المقدر |
1 - 25 لتر/دقيقة (نطاق اختياري) |
يتم تحديده من خلال إزاحة مضخة التروس وسرعة المحرك. وهو يدعم الاختيار متعدد السرعات لتلبية متطلبات معدل التدفق المختلفة |
محرك القيادة |
محرك تيار متردد/تيار مستمر |
التيار المتردد: أحادي الطور 220 فولت أو ثلاثي الطور 380 فولت، الطاقة 0.12 كيلو واط - 4 كيلو واط؛ تيار مباشر: 12 فولت/24 فولت/48 فولت، الطاقة 0.35 كيلو وات - 4.5 كيلو وات، مناسبة لمختلف مصادر الطاقة في الموقع. |
تتراوح سعة خزان الوقود |
4 لتر إلى 100 لتر (اختياري) |
تتوفر مواصفات متعددة، ويمكن أن تكون المادة إما سبائك الألومنيوم (مع تبديد جيد للحرارة) أو الفولاذ الكربوني، مع توفير نافذة لمستوى السائل |
وسط الزيت الهيدروليكي |
زيت هيدروليكي معدني (ISO VG 32-68) |
متوافق مع الزيت الهيدروليكي HLP الذي يلبي معايير DIN 51524. ويمكن أيضًا تكييفه مع السائل الهيدروليكي المقاوم للحريق عند الطلب. |
نطاق درجة حرارة التشغيل |
من -20 درجة مئوية إلى +80 درجة مئوية |
يتكيف تصميم درجة الحرارة الواسعة مع البيئات المختلفة. يمكن تنشيط المبرد الاختياري عندما تكون درجة حرارة الزيت مرتفعة جدًا. |
درجة الحماية |
IP55 (قياسي) |
مقاوم للغبار ومقاوم للماء، ومناسب لبيئات الورش الصناعية. يمكن توفير درجات حماية أعلى عند الطلب |
واجهات رئيسية |
الخيوط القياسية مثل G1/4 وG3/8 وSAE |
تم توحيد منفذ الضغط (P)، ومنفذ زيت الإرجاع (T)، ومنفذ التصريف (L)، مما يسهل الاتصال السريع بالمشغل. |
ملاحظة: ما ورد أعلاه هو نطاقات المعلمات النموذجية لسلسلة المنتجات. يجب تخصيص وتأكيد المعلمات الدقيقة لنماذج محددة بناءً على ظروف العمل الفعلية والمتطلبات الوظيفية للعملاء.
يستخدم في دوائر الضغط والحركة لفتح القالب وإغلاقه، وتثبيت قطع العمل، وقفل المغزل في أدوات الآلات CNC وآلات القولبة بالحقن.
وحدات القيادة الهيدروليكية لمختلف أجهزة العمل (أذرع الرافعة، الدلاء، التوجيه) على المعدات مثل الحفارات والرافعات والرافعات الشوكية.
توفير الطاقة للمصاعد الخلفية للمركبات ومنصات الرفع وآليات الضغط لمركبات الصرف الصحي ومعدات التحميل والتفريغ في الموانئ.
يتم استخدامه في آلات اختبار المواد، وآلات تجعيد الخراطيم، ومناضد اختبار الصمامات وغيرها من المعدات التي تتطلب مصدرًا مستقرًا للضغط العالي.
يتم تطبيقه على المعدات المساعدة لمطاحن الدرفلة والدعامات الهيدروليكية للمناجم والكسارات وغيرها من المعدات الثقيلة.
نحن نقدم كلاً من سلسلة المنتجات الموحدة والحلول المخصصة بالكامل. عندما يقوم العملاء باختيار النماذج، يحتاجون إلى توضيح المعلومات الأساسية التالية:
1. متطلبات النظام: متطلبات ضغط العمل ومعدل التدفق ودورة العمل.
2. بيئة التثبيت: أبعاد المساحة المتاحة، ودرجة الحرارة المحيطة، ونوع مصدر الطاقة.
3. طريقة التحكم: التحكم اليدوي، أو التحكم في صمام الملف اللولبي، أو الحاجة إلى أجهزة استشعار ذكية متكاملة وواجهات اتصال.
4. المتطلبات الخاصة: مقاومة للانفجار، بدء التشغيل في درجات حرارة منخفضة، ضوضاء منخفضة، التوافق مع وسائط محددة، إلخ.
لدينا فريق فني محترف يمكنه تقديم الدعم الفني والخدمات الكاملة للعملية، بما في ذلك تصميم المخطط وتصنيع المنتج والتركيب والتشغيل، لضمان توافق محطة الطاقة تمامًا مع نظامك وتشغيلها بكفاءة وثبات.
