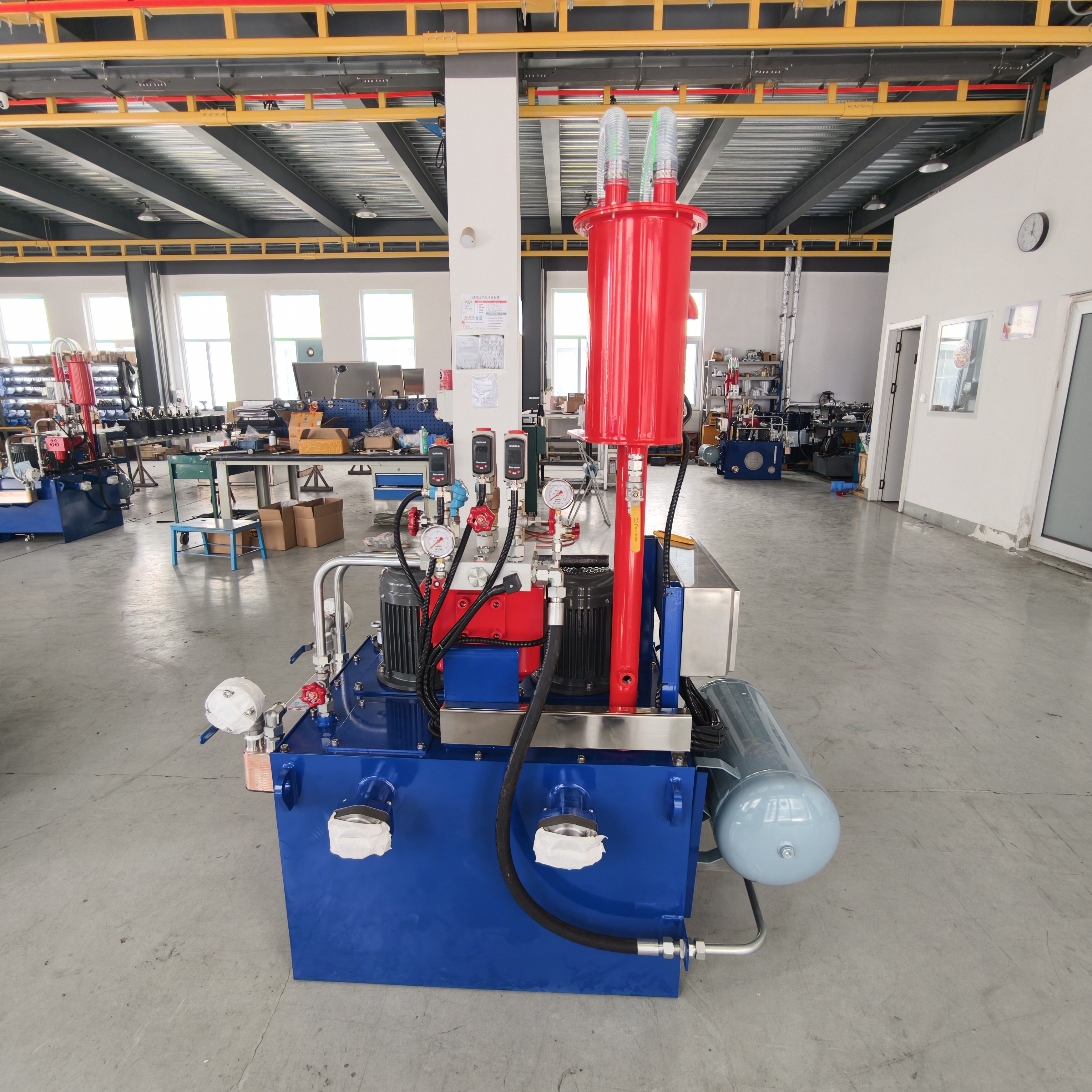

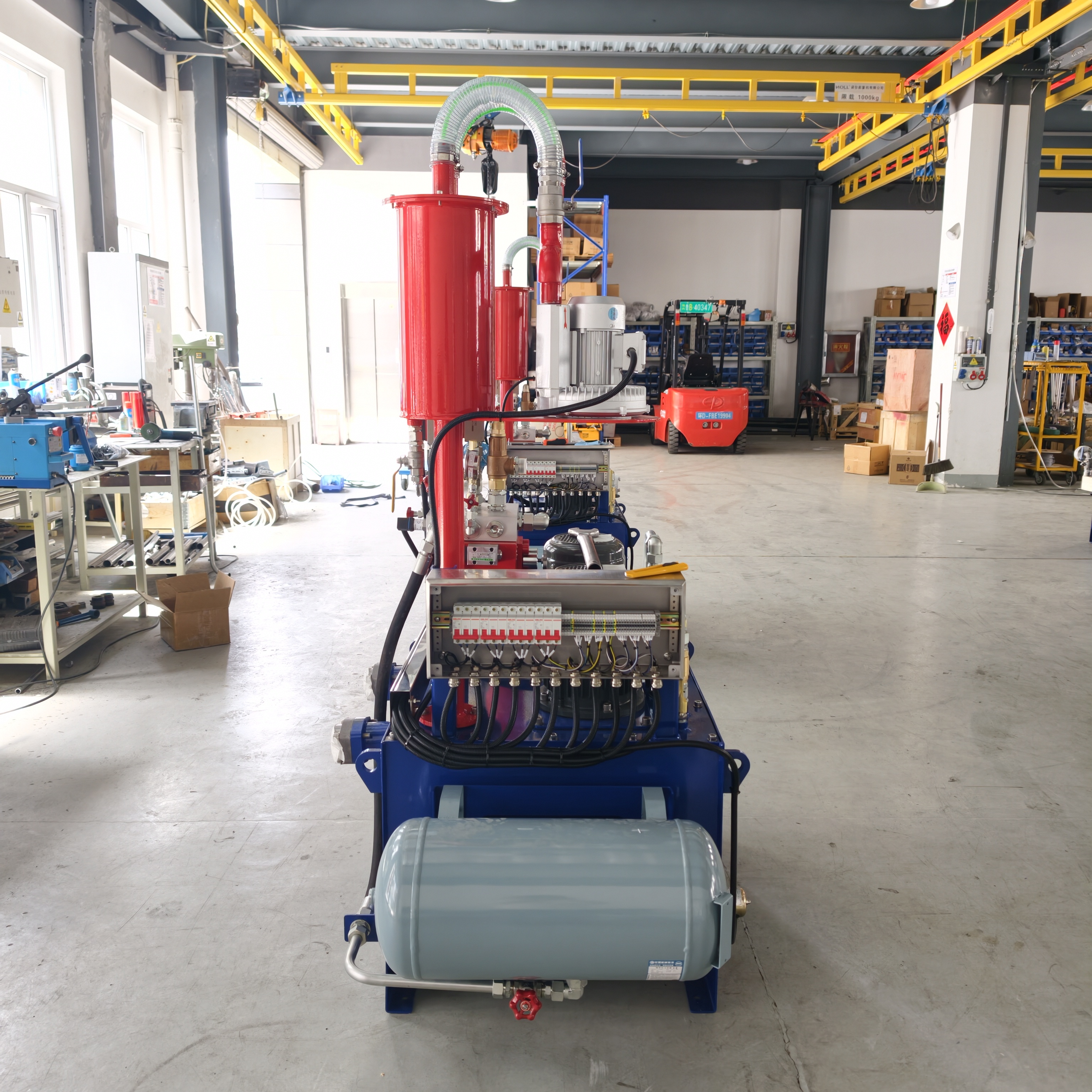

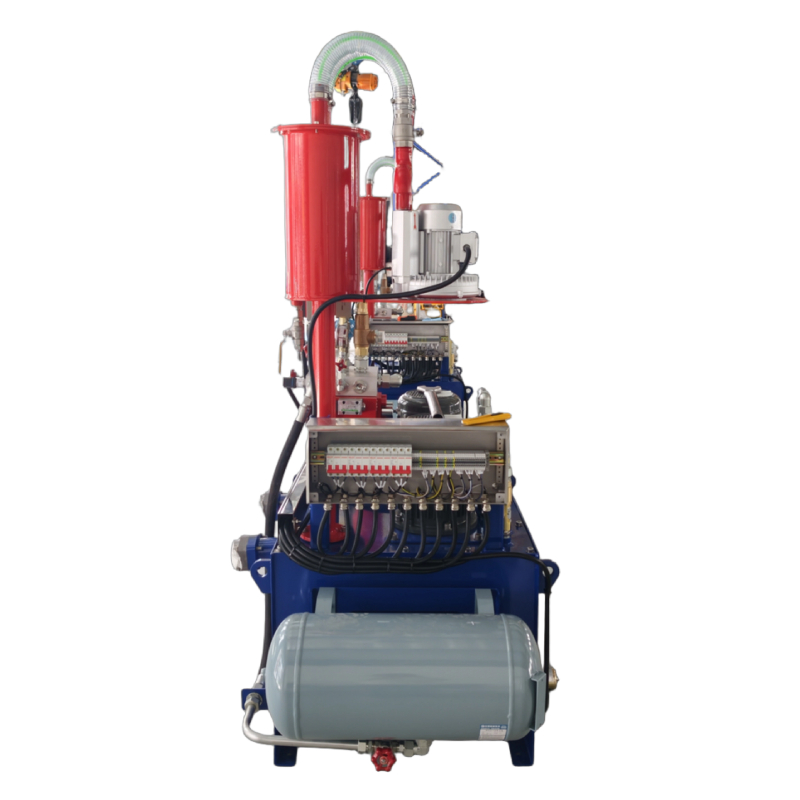

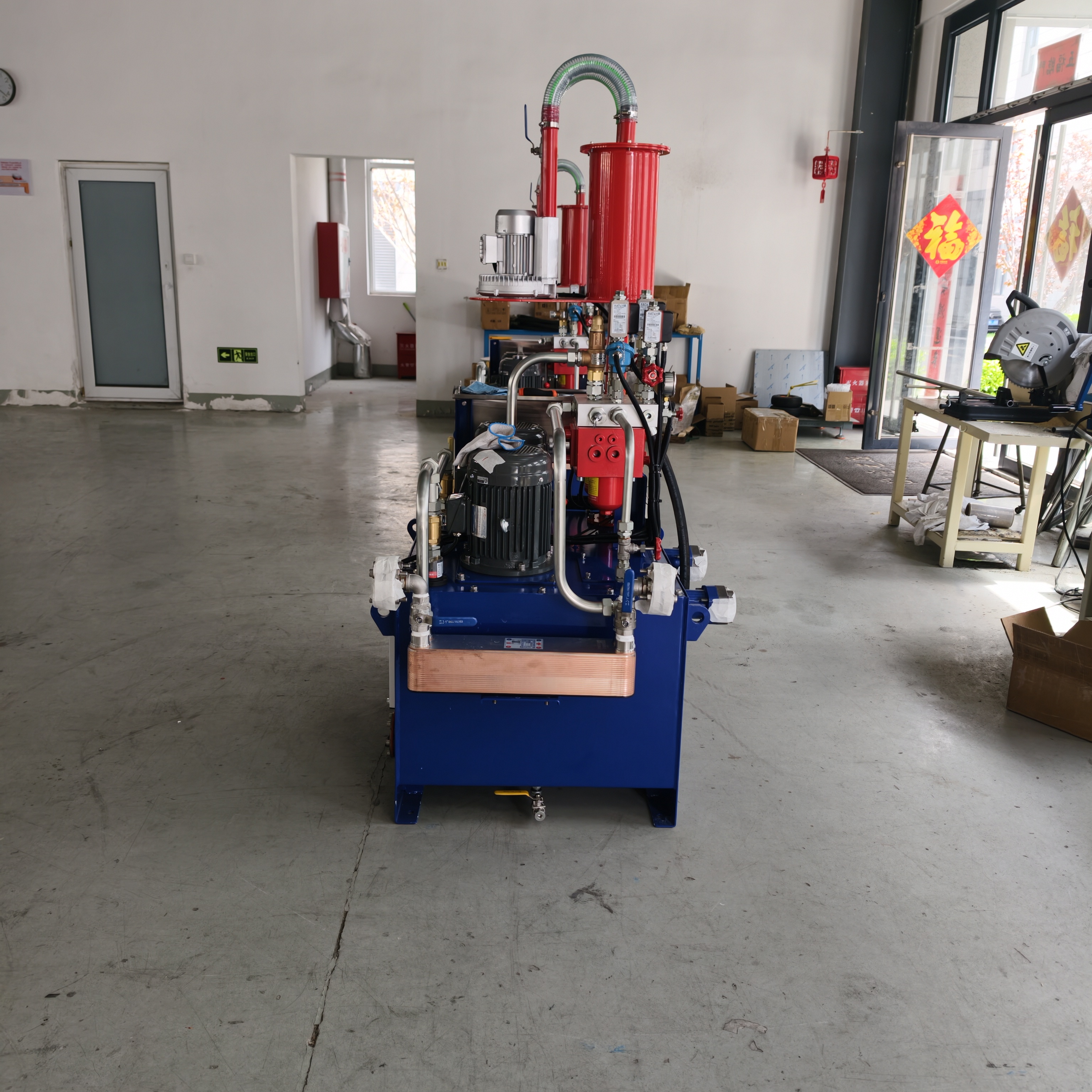

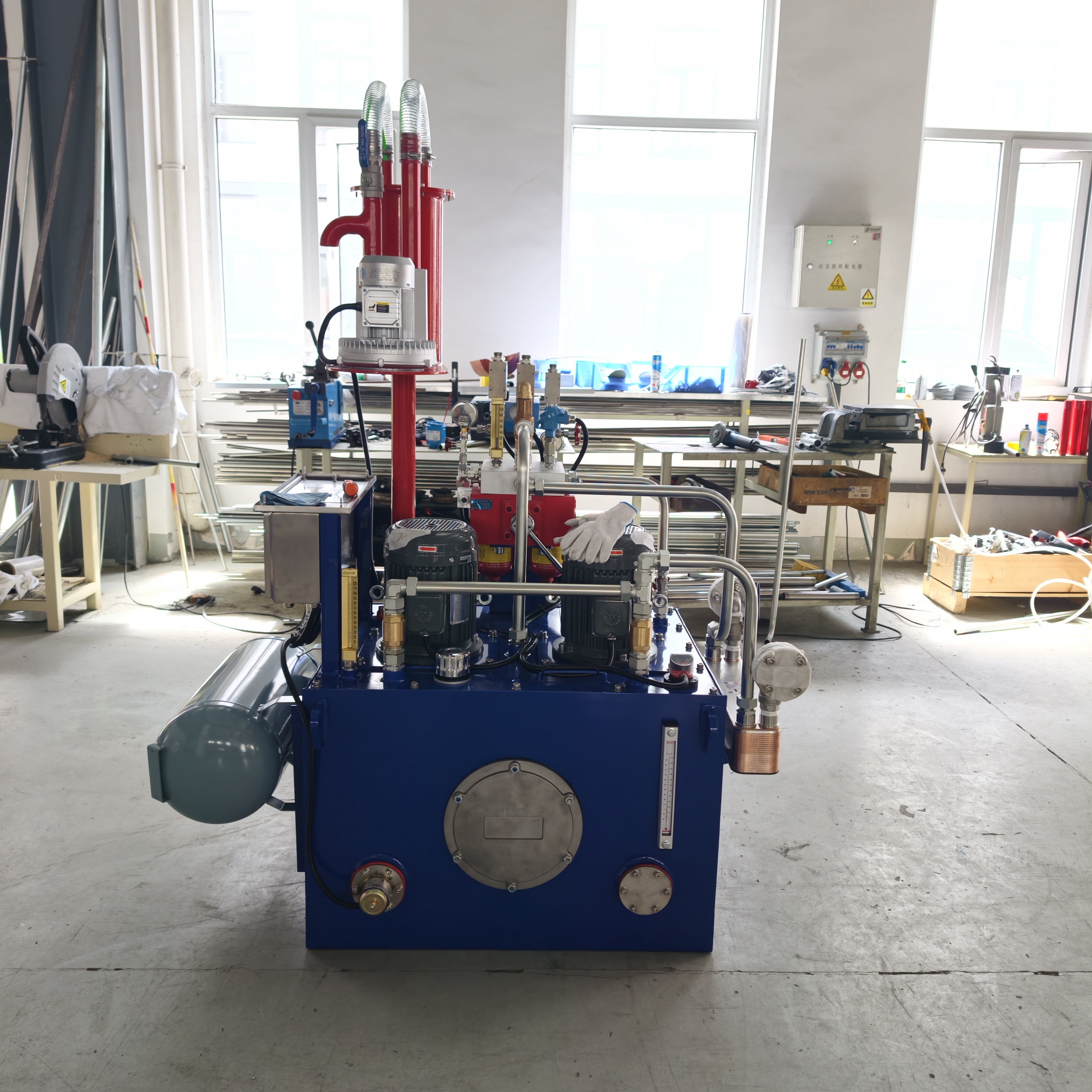

محطة زيت التشحيم للضواغط من حيث الطاقة

الامتثال لأعلى معايير API 614: يلتزم التصميم والتصنيع بشكل صارم بالمعايير الموثوقة الدولية، مما يضمن التشغيل الآمن والموثوق للنظام على المدى الطويل.
تقليل استهلاك طاقة التشغيل بشكل كبير: من خلال دمج تقنيات التردد المتغير والتبادل الحراري الفعالة، يمكن أن يساعد الضواغط بشكل مباشر على تقليل استهلاك الطاقة وتوفير تكاليف التشغيل.
المراقبة الذكية والصيانة التنبؤية: تحليل الزيت الاختياري عبر الإنترنت والمراقبة عن بعد، مما يوفر تحذيرات مبكرة بالمخاطر ويقلل من عمليات إيقاف التشغيل غير المتوقعة إلى أقصى حد.
التخصيص العميق لجميع نماذج العلامات التجارية: توفير حلول تشحيم مطابقة مثالية لأي علامة تجارية ونوع ضاغط ووسائط معالجة محددة.
تلبية متطلبات السلامة الصارمة ضد الانفجار: القدرة على التطبيقات في المناطق الخطرة (مثل المنطقة 1/2)، مع خبرة ناضجة في التحقق من المشروع.
ضمان خدمة احترافية لدورة كاملة: بدءًا من تصميم المخطط والتسليم السريع وحتى التشغيل في الموقع والدعم الفني مدى الحياة، مما يوفر خدمة شاملة خالية من القلق.

كمية:
التوفر:





استفسر أضف إلى السلة

نموذج:
حسب الطلب
ماركة:
MDP الهيدروليكية

فئة المنتج

وصف المنتج

التعليمات

محطة تشحيم الضاغط | نظام تشحيم هيدروليكي احترافي وفقًا لمعايير API 614

وصف المنتج

نحن نقدم محطات زيوت هيدروليكية وأنظمة تشحيم متخصصة للضواغط المتطورة في صناعة الطاقة (البتروكيماويات، وكيماويات الفحم، والطاقة، والغاز الطبيعي). أنظمتنا ليست مجرد ملحقات؛ فهي المفتاح لضمان تشغيل الضواغط لفترة طويلة، بكفاءة عالية واستهلاك منخفض للطاقة، مما يؤثر بشكل مباشر على استمرارية الإنتاج والكفاءة الاقتصادية للعمليات.

لماذا يعتبر نظام التشحيم الخاص بنا خيارًا أكثر موثوقية؟

1. الالتزام الصارم بأعلى المعايير والقضاء على أي عيوب في التصميم.

تم تصميم نظامنا وتصنيعه بدقة وفقًا لـ API STD 614 (الإصدار الخامس)، والذي يتجاوز المعايير الصناعية العادية.

• الأنابيب والمواد: تستخدم جميع خطوط أنابيب الضغط أنابيب فولاذية غير ملحومة بسماكة جدار تبلغ SCH80 أو أعلى، وتخضع للغسيل بالأحماض ومعالجة التخميل للتخلص من مخاطر التسرب الناتج عن التآكل أو تقلبات الضغط.

• مراقبة النظافة: يتم تجميع جميع خطوط الأنابيب داخل المصنع مسبقًا، وتنظيفها، وتخميلها، وإغلاقها. يتم إجراء الشطف الدوراني لمدة 72 ساعة قبل مغادرة المصنع لضمان مستوى نظافة NAS 1638 6 أو أعلى، لتجنب تلف المعدات الناتج عن التلوث في الموقع.

• تصميم احتياطي للسلامة: يشتمل التكوين القياسي على مضختين (واحدة قيد الاستخدام وواحدة احتياطية) مع مفتاح تشغيل تلقائي دون انقطاع، ومرشحات مزدوجة، وخزان زيت طوارئ عالي المستوى. وهذا يضمن أنه في حالة تعطل المضخة الرئيسية، يمكن للنظام إمداد محامل الضاغط بالزيت بشكل مستمر، مما يسمح بإيقاف التشغيل بشكل آمن.

2. المراقبة الذكية، بدءًا من 'الإصلاح بعد الفشل' إلى 'الصيانة التنبؤية'

توفر محطات الوقود التقليدية أجهزة الإنذار الأساسية فقط، في حين أن نظامنا عبارة عن 'جهاز مراقبة ذكي' لحالة الضاغط.

• مراقبة المعلمات الأساسية: مراقبة في الوقت الفعلي لضغط الإمداد، ودرجة الحرارة، ومعدل التدفق، ومستوى خزان الزيت، وعرض بديهي على واجهة HMI.

• التحليل الصحي لجودة الزيت (اختياري): يدمج مستشعرات اللزوجة وأجهزة استشعار الرطوبة عبر الإنترنت لمراقبة تغيرات جودة الزيت في الوقت الفعلي. فهو يوفر تحذيرات مبكرة قبل تدهور الزيت، وتوجيه دورة استبدال الزيت بشكل علمي وتجنب الصيانة المفرطة أو فشل التشحيم.

• دعم التشغيل والصيانة عن بعد: يمكن توصيل البيانات بوحدات تحكم المجال DC الخاصة بالمصنع أو تحميلها على السحابة عبر وحدة إنترنت الأشياء. يمكنك أنت ومهندسونا مراقبة حالة النظام عن بعد والتنبؤ بالمخاطر المحتملة مقدمًا.

3. تصميم متكامل لتوفير الطاقة، مما يقلل بشكل مباشر من تكاليف التشغيل

يمكن أن يؤدي تحسين الطاقة في نظام التشحيم نفسه إلى تحقيق فوائد طويلة المدى لمؤسستك.

• تصميم فعال للتبادل الحراري: باستخدام مبردات من النوع اللوحي أو الأنبوبي مع قنوات تدفق محسنة، مقارنة بالتصميمات التقليدية، يتم زيادة كفاءة التبادل الحراري بأكثر من 15%، مما يقلل من استهلاك مياه التبريد.

• خيار محرك تحويل التردد: بالنسبة للتطبيقات التي تعاني من تقلبات كبيرة في ظروف التشغيل، يمكن توفير مضخة زيت رئيسية للتحكم في التردد. يمكن تعديل سرعة المضخة وفقاً للطلب الفعلي على زيت التشحيم، لتجنب هدر الطاقة الكهربائية. يمكن أن يصل معدل توفير الطاقة النموذجي إلى 20% - 30%.

• دعم تطبيق الزيوت الاصطناعية: تصميم النظام متوافق مع مواد التشحيم الاصطناعية عالية الأداء، مما يساعد العملاء على استبدال الزيوت المعدنية التقليدية بالزيوت الاصطناعية. يمكن أن يؤدي ذلك إلى تقليل خسائر الاحتكاك وتحقيق تأثير توفير الطاقة بنسبة 1.5% - 3% للوحدة الرئيسية للضاغط.

النقاط الرئيسية للحلول التقنية لنماذج مختلفة من آلات الضغط

نوع الضاغط	التحدي الأساسي	نقاط الحل لدينا
ضواغط الطرد المركزي	تعتبر المحامل المنزلقة عالية السرعة (محامل الوسادة المائلة) حساسة للغاية لدرجة حرارة الزيت ونظافته.	يتم استخدام مرشحات مزدوجة الدقة (بدقة تصل إلى 3-5 ميكرومتر)، جنبًا إلى جنب مع صمام التحكم الدقيق في درجة الحرارة لضمان أن تقلب درجة حرارة الزيت الداخل أقل من ±2 درجة مئوية. تم أيضًا تجهيز مجمع الضغط لتثبيت الضغط ومنع تآكل المحمل الناتج عن تقلبات الضغط.
الضواغط الترددية	مطلوب ضغوط مختلفة من زيت التشحيم للأسطوانات وصناديق الحشو وطرق الانزلاق المتقاطعة. النظام معقد وعرضة للتسرب	تم تصميم نظام تشحيم منظم الضغط، حيث تقوم دائرة الزيت الرئيسية بتزويد المحامل وحاقن الزيت المنظم للضغط بشكل مستقل بتزويد الأسطوانات. تم اعتماد نظام أنابيب معياري ومفاصل عالية الجودة لتقليل نقاط التسرب في الموقع.
الضواغط اللولبية	عادةً ما يتم استخدام زيت تشحيم مخصص، والذي يتميز بوظائف التشحيم والختم والتبريد. النفط عرضة للشيخوخة	تحسين عملية فصل وتبريد الغاز والنفط، وتقصير وقت بقاء الزيت الساخن في النظام. تقوية نظام ترشيح الزيت لتصفية الشوائب الصلبة في خليط الزيت والغاز بشكل فعال، مما يؤدي إلى إطالة عمر خدمة زيت التشحيم ودوار الضاغط بشكل كبير.
ضاغط غاز العملية (مثل إعادة تدوير الهيدروجين وضاغط الأمونيا)	الغاز المتوسط قابل للاشتعال أو الانفجار أو السام، ومتطلبات الختم عالية للغاية. قد يتسرب الغاز إلى الزيت.	يتم اعتماد الختم الميكانيكي ذو الوجه المزدوج ونظام عازل النيتروجين لمنع تسرب غاز المعالجة. تم تجهيز خزان زيت تفريغ الغاز أو جهاز تجفيف الفراغ عبر الإنترنت لإزالة الغاز المخفي المذاب في الزيت بشكل مستمر.

شهادة التطبيق الناجح: المشاكل التي قمنا بحلها

الحالة أ: ضاغط الهيدروجين المدور لوحدة تكسير الهدرجة في مصفاة نفط معينة

المشكلة: تقلبت درجة حرارة الزيت في نظام التشحيم الأصلي بشكل كبير، مما تسبب في حدوث إنذارات متكررة بارتفاع درجة الحرارة في الصيف، مما يهدد سلامة المعدات الرئيسية، وتدهور الزيت بسرعة، مما أدى إلى ارتفاع تكاليف الصيانة السنوية.
الحل الذي نقدمه: استبدال المبرد اللوحي ذي السعة الكبيرة، وتحسين قنوات مياه التبريد؛ إضافة صمام دقيق للتحكم في درجة الحرارة لتنظيم التدفق؛ ترقية الزيت المعدني إلى زيت اصطناعي أكثر مضادات الأكسدة.
قيمة العميل: يزيل تمامًا إنذارات درجة الحرارة العالية، ويطيل عمر خدمة المنتج النفطي من عام واحد إلى عامين، ويوفر أكثر من 500000 يوان من تكاليف النفط والصيانة سنويًا، ويحسن بشكل كبير الاستقرار التشغيلي للمعدات.

الحالة ب: ضاغط هواء يعمل بالطرد المركزي في محطة كبيرة لفصل الهواء

المشكلة: مشروع جديد. والمطلوب هو نظام تشحيم يشغل مساحة صغيرة، ويتمتع بموثوقية عالية للغاية، ويتيح التشغيل بدون طيار والمراقبة عن بعد.
الحل الذي نقدمه: نحن نقدم محطة وقود مدمجة ومتكاملة تمامًا، حيث يتم دمج وحدة المضخة ونظام التبريد ومعدات الترشيح وخزانة التحكم في قاعدة واحدة، وبالتالي توفير 40% من المساحة الأرضية. وهي مجهزة بمجموعة كاملة من أجهزة الاستشعار الذكية وواجهات الاتصال عن بعد.
قيمة العميل: تم تقليل وقت التركيب والتشغيل بنسبة 60%. يمكن مراقبة جميع حالة محطة الزيت في الوقت الفعلي من خلال غرفة التحكم المركزية، مما يتيح الإدارة الذكية لنظام التشحيم وتلبية متطلبات المصانع الحديثة.

من الطلب إلى التسليم: عملية الخدمة لدينا

1. التبادل الفني المتعمق:

سيقوم مهندسونا بالتأكد بشكل مشترك من معلمات الضاغط والبيئة في الموقع والمتطلبات الخاصة (مثل مقاومة الانفجار ودرجة الحرارة المنخفضة) والأهداف المتوقعة معك.

2. الحل والاقتباس:

قم بتوفير حل مفصل بما في ذلك مخططات P&ID، ومخططات التخطيط، وقائمة المعدات، والأوصاف الفنية، بالإضافة إلى عرض أسعار شفاف.

3. تأكيد التصميم:

سيقوم الطرفان بتأكيد جميع التفاصيل الفنية وتوقيع العقد.

4. التصنيع والاختبار الخالي من الهدر:

أكمل التصنيع في مصنعنا الخاص وقم بإجراء اختبارات وظيفية صارمة قبل التسليم وشطف الدورة الدموية، مع تقديم تقارير الاختبار.

5. إرشادات التسليم والتركيب:

التعبئة والنقل بشكل صحيح، وإرسال المهندسين لتوفير إرشادات التثبيت والتشغيل في الموقع حتى التشغيل المستقر.

6. الدعم طويل الأمد:

قم بتوفير التدريب على التشغيل، واستمتع بضمان لمدة 18 شهرًا، واحصل على قطع الغيار ودعم الخدمة الفنية مدى الحياة.

احصل على خطتك الشخصية على الفور

تعتبر متطلبات تشحيم الضاغط الخاصة بك فريدة من نوعها. يرجى تقديم المعلومات التالية وسيقوم مهندسو التطبيقات لدينا بإعداد حل تقني أولي لك:

• طراز الضاغط والشركة المصنعة:

• الوسط (الهواء، النيتروجين، الهيدروجين، الغاز الاصطناعي، إلخ.):

• نوع زيت التشحيم (ISO VG32/46/68، زيت معدني/اصطناعي):

• المساحة المتاحة في الموقع والمتطلبات الخاصة:

اتصل بنا للحصول على دعم موثوق لمعداتك المهمة

الهاتف: +86- 17853237388

بريد إلكتروني: sales@mdphydraulics.com

موقع إلكتروني: www.mdphydraulics.com

تستند جميع البيانات والحالات الفنية الواردة في هذه المقالة إلى ممارسات هندسية حقيقية. يجب أن يخضع التصميم المحدد للاتفاقية الفنية النهائية. نحن شريكك الموثوق به في تشحيم معدات الضغط.

التعليمات

س1: هل يمكن لمحطات الزيت الخاصة بكم أن تكون متوافقة مع جميع ماركات وموديلات الضواغط؟

A1: نعم، نظام التشحيم الخاص بنا هو منتج مخصص غير قياسي. بغض النظر عن العلامة التجارية للضواغط الطاردة المركزية أو الترددية أو اللولبية التي تستخدمها (مثل Atlas Copco، Ingersoll Rand، Siemens، Shenggu، Shaanbu، وما إلى ذلك)، يمكننا تصميم وتصنيع محطة نفط مطابقة تمامًا استنادًا إلى المعلمات التقنية المحددة الخاصة بها (مثل ضغط الزيت، ومعدل التدفق، وحجم الواجهة) ومتطلبات العملية الخاصة بك. يرجى تقديم نموذج الضاغط أو الرسومات، وسنكون مسؤولين عن أعمال التكيف.

س2: بالمقارنة مع محطات التشحيم العادية، ما الذي يعنيه تلبية معيار API 614؟

ج2: يعتبر API 614 أحد أعلى المعايير الدولية لأنظمة التشحيم المستخدمة في صناعات البترول والبتروكيماويات والغاز الطبيعي. إن تلبية هذا المعيار يعني أن نظامنا يقدم ضمانات عالية المستوى من حيث الموثوقية والسلامة والتشغيل على المدى الطويل. على وجه التحديد، يتضمن ما يلي: مواد وعمليات تصنيع أكثر صرامة، ومراقبة إلزامية للنظافة (التنظيف الاحترافي قبل التسليم)، وتصميم أمان زائد عن الحاجة (مثل المضخات المزدوجة والمرشحات المزدوجة)، ومراقبة وحماية أكثر شمولاً. وهذا يقلل بشكل أساسي من مخاطر التوقف غير المخطط له ويعتبر خيارًا ضروريًا للتطبيقات المتطورة.

س3: كيف يحقق نظامك الحفاظ على الطاقة؟ ما مقدار الكهرباء التي يمكن توفيرها على وجه التحديد؟

A3: يتم تحقيق الحفاظ على الطاقة لدينا بشكل أساسي من خلال تحسين النظام ودمج التقنيات المتقدمة: 1) التصميم الهيدروليكي الفعال يقلل من مقاومة خطوط الأنابيب ويقلل من استهلاك طاقة الضخ؛ 2) يوفر خيارات التحكم في المضخة ذات التردد المتغير، وضبط الطاقة وفقًا لاستهلاك الزيت الفعلي لتجنب هدر الكهرباء، والذي يمكن أن يوفر 20%-40% من الكهرباء؛ 3) تحسين تصميم التبريد لتقليل استهلاك مياه التبريد. يجب تقييم التأثير الإجمالي لتوفير الطاقة بناءً على ظروف العمل المحددة. في المشاريع التي تم تجديدها، حققنا تخفيضًا كبيرًا في التكاليف التشغيلية لعملائنا.

س 4: كم تستغرق فترة التسليم؟

ج4: بالنسبة لمحطات الزيت القياسية، تتراوح فترة التسليم النموذجية من 8 إلى 10 أسابيع. بالنسبة للمشاريع ذات المتطلبات الفنية الخاصة أو التخصيصات المعقدة، سيتم تمديد فترة التسليم وفقًا لمدى تعقيد الاتفاقية الفنية. سوف نقدم خطة إنتاج وتسليم مفصلة بعد توقيع العقد وننفذها بدقة.

س 5: هل تقدمون الضمان وخدمة ما بعد البيع؟

ج5: نقدم فترة ضمان مدتها 18 شهرًا لجميع المنتجات (بدءًا من وقت تصحيح الأخطاء والتأهيل في الموقع). خلال فترة الضمان، سيتم إصلاح أو استبدال أي مشكلات تنشأ عن التصميم أو التصنيع أو المواد مجانًا. بالإضافة إلى ذلك، نحن نقدم الدعم الفني مدى الحياة، ولدينا نظام توريد سريع لقطع الغيار، ويمكننا تقديم خدمات ذات قيمة مضافة مثل التشخيص عن بعد، والفحص المنتظم، واختبار جودة الزيت.

س 6: هل نظام المراقبة الذكي هو المعدات القياسية؟ ما هي البيانات التي يمكنني الاطلاع عليها؟

ج6: العرض المحلي والتنبيه للمعلمات الأساسية (الضغط ودرجة الحرارة والمستوى) هما تكوين قياسي. يمكن تحديد نظام مراقبة ذكي أكثر شمولاً (بما في ذلك أجهزة استشعار الزيت عبر الإنترنت وتسجيل البيانات وواجهة الاتصال عن بعد) كخيار. من خلاله، يمكنك عرض المؤشرات الصحية الرئيسية مثل ضغط الزيت، ودرجة حرارة الزيت، واللزوجة، ومحتوى الرطوبة، وما إلى ذلك في الوقت الفعلي على هاتفك المحمول أو الكمبيوتر، وتلقي معلومات تحذيرية لتحقيق الصيانة التنبؤية.

س7: هل التثبيت في الموقع معقد؟ هل تحتاج إلى إرسال مهندسين لإرشادنا؟

ج7: إن محطات النفط الخاصة بنا عبارة عن وحدات مركبة منزلقة ومتكاملة للغاية قبل مغادرة المصنع، مما يقلل بشكل كبير من عبء عمل التثبيت في الموقع. نحن نوصي بشدة بخدمات الإشراف على التثبيت في الموقع من قبل مهندسينا وعادةً ما نقوم بتضمينها. سيقوم مهندسونا بتوجيه توصيل خطوط الأنابيب، والأسلاك الكهربائية، وتصحيح أخطاء النظام لضمان التثبيت الصحيح والخالي من الأخطاء، كما سيوفرون التدريب للمشغلين لديك، وهو أمر بالغ الأهمية للتشغيل المستقر للنظام على المدى الطويل.

س8: كيف يمكنني تحديث أو استبدال نظام التشحيم الخاص بالضاغط القديم؟

ج8: لدينا خبرة واسعة في مثل هذه المشاريع. تتم العملية كما يلي: تقوم بتقديم الرسومات أو الصور الموجودة في الموقع للنظام الأصلي. سيقوم مهندسونا بتقييمها والتواصل معك بشأن ما إذا كانت ترقية جزئية (مثل استبدال خزانة التحكم أو مجموعة المضخة أو إضافة مراقبة ذكية) أو استبدال شامل. سنقوم بتصميم حل جديد يتناسب مع المساحة والواجهات الحالية، مما يضمن عملية تجديد سلسة ويقلل التأثير على الإنتاج.

س 9: هل يمكن تطبيقه في المناطق ذات المتطلبات المقاومة للانفجار؟

ج9: نعم. يمكننا توفير المحركات والأدوات وخزائن التحكم وحلول الأسلاك التي تتوافق مع شهادات مقاومة الانفجار المقابلة (مثل Exd IIB T4 وExd IIC T4 وما إلى ذلك) بناءً على مستوى مقاومة الانفجار (مثل المنطقة 1 والمنطقة 2) ومجموعة الغاز بموقعك، مما يضمن التشغيل الآمن في البيئات القابلة للاشتعال والانفجار.
